8 часов назад, Redog71 сказал:

 Вау! И наше восхищение примите, не побрезгуйте! Исполнение класс! Как и всегда.

Спасибо.



8 часов назад, Redog71 сказал:

Выбиваются конечно Оранжевые рычажки из концепции, но хватает ли на них резьбы М5?

На вкус и цвет ... )) По мне так нормально смотрятся )

Рычажки фирменные, Германия (Юра спасибо), с перестановкой.

Резьбы М5 хватает за глаза, там латунные резьбовые вставки, хотя и в дюрали В95 резьба отлично держала.

Да и фиксируется довольно легко, там сотки в зазоре с колонной.



8 часов назад, Redog71 сказал:

Пружина в колонне не звенит?

Нет, абсолютно.



8 часов назад, Redog71 сказал:

Тросик можно было и по тоньше, лучше бы огибал ролики, не создавал сопротивления.

Он тонкий, в пластиковой оболочке, самый мягкий что смог найти, начиная от велосипедных и что было в строймагах.



8 часов назад, Redog71 сказал:

И фотку бы в изометрии в полный рост будьте любезны.

К сожалению не нашлось такой

Как найду время сделаю ролик, там можно будет рассмотреть получше.



53 минуты назад, SegaD сказал:

Я такую систему перемещения на своём проекте вертикально-шлифовального  делал парой шестерня-рейка и уравновешивал мебельным газ-лифтом.

Ну с газлифтами я знаком )) На фрезерном стоит.

Но здесь размеры не те, газлифт такой маленький найти нереально, плюс нужно было всё спрятать в колонну.

[SegaD]

42 минуты назад, Tamtek сказал:

размеры не те, газлифт такой маленький найти нереально

Это точно. Но после пяти перепробованных вариантов газлифтов, экспериментов с накачкой воздуха через штуцер в цилиндр был таки найден польский мебельный газлифт на 14кг всего за 200р. После полутора лет односменной работы был заменён на такой же.

[ART]

01.01.2023 в 18:41, Tamtek сказал:

станочек для часовых дел,

Привет,Серега. Супер. Ждем видео)

[Tamtek]

Сорри за задержку, дела

Смотрите, спрашивайте, критикуйте.





[Redog71]

03.02.2023 в 19:10, Tamtek сказал:

Сорри за задержку, дела

Смотрите, спрашивайте, критикуйте.



Как? Карл! Как такое возможно? Критиковать?

 Зависть? Да. Есть немного... Тут пол года не можешь вал перпендикулярно просверлить. А здесь такие шедевры...

А тросик тоньше существует, 0,7мм можно заказать тут: ТЫЦ. В пломбах применяют.

И есть вопрос по проставкам черным между шаровыми шарнирами и тягами: что это? Резина?

И спасибо Вам , что не забываете  радовать нас своими изделиями. А то форум совсем зачах, мало очень форумчан активных....

[Tamtek]

8 часов назад, Redog71 сказал:

А тросик тоньше существует

Это я в курсе, но время.
Просто нашёлся вот такой, самый мягкий.



8 часов назад, Redog71 сказал:

И есть вопрос по проставкам черным между шаровыми шарнирами и тягами: что это? Резина?

Это пыльник такой, есть с ним, есть без.

[Redog71]

1 час назад, Tamtek сказал:

Это я в курсе, но время.
Просто нашёлся вот такой, самый мягкий.



Это пыльник такой, есть с ним, есть без.



То то я смотрю она не везде ровная, хотел придраться уже, ан нет: показалось!

Раньше таких мелких не встречал. Позаимствую.

 ПС. Залез на пинтерест, смотрю дизайны самодельных корпусов для пк, и что вы думаете он мне в ленту предлагает?

Да! Да всю почти тему "Точилки для ножей от ..." КОГО? Правильно! от Tamtek! А говорят компьютеры за нами не следят!

Изменено 5 февраля 2023 пользователем Redog71

[Pitruxa]

29.07.2019 в 12:45, Tamtek сказал:

Пока небольшое затишье решил сделать давнюю хотелку - интернет Wi-Fi радио.



Добрый день!
Не могли бы Вы поделиться файлом stl корпуса для радио?

[Tamtek]

19 часов назад, Pitruxa сказал:

Не могли бы Вы поделиться файлом stl корпуса для радио?

Добрый.

Без проблем, отправил на почту.

[Pitruxa]

1 час назад, Tamtek сказал:

Добрый.

Без проблем, отправил на почту.

ОГРОМНЕЙШЕЕ СПАСИБО ! ! !

[Tamtek]

Доброго всем времени суток.

Давно я не занимался точилками, трудился в несколько другой плоскости, но всё возвращается на круги своя

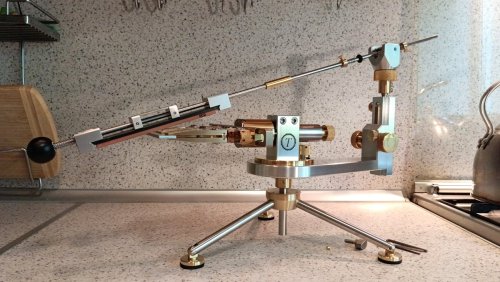

Встречайте новую точилку.

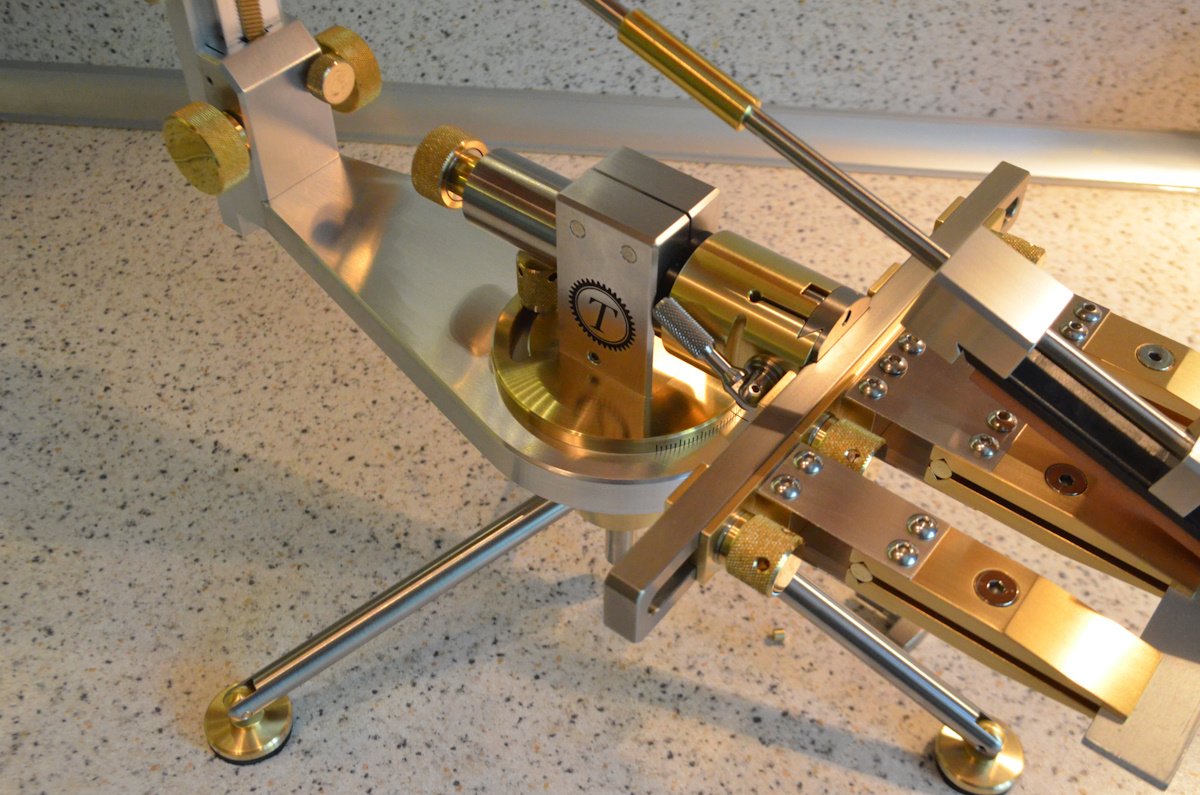

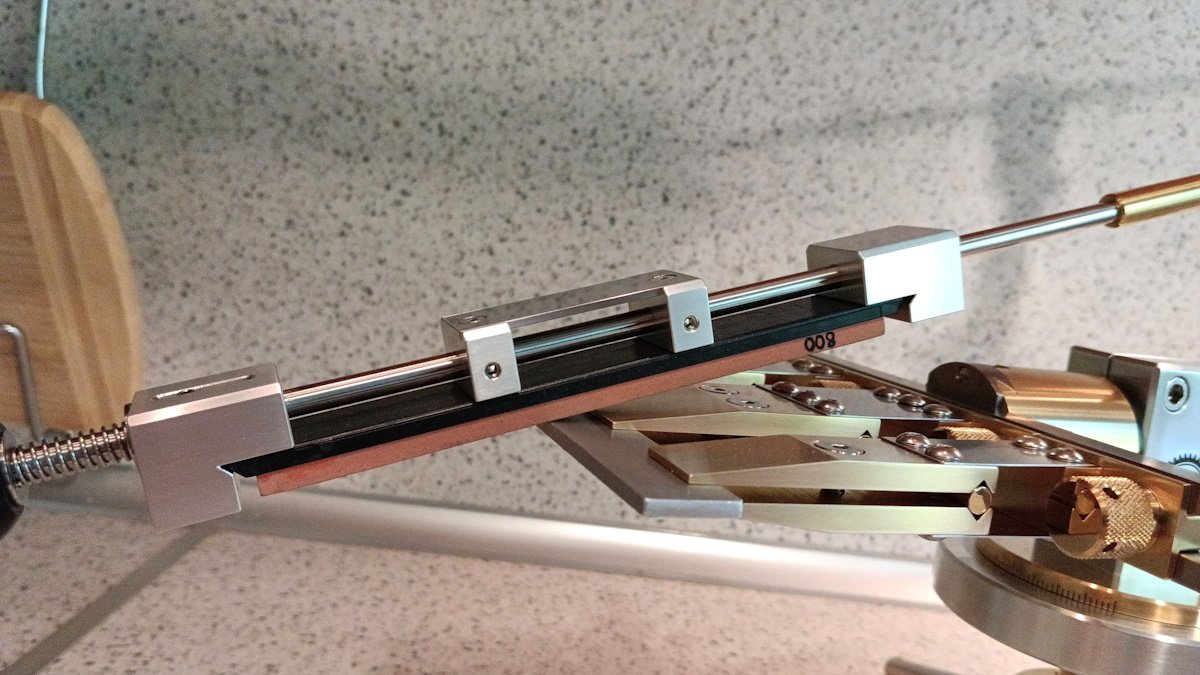

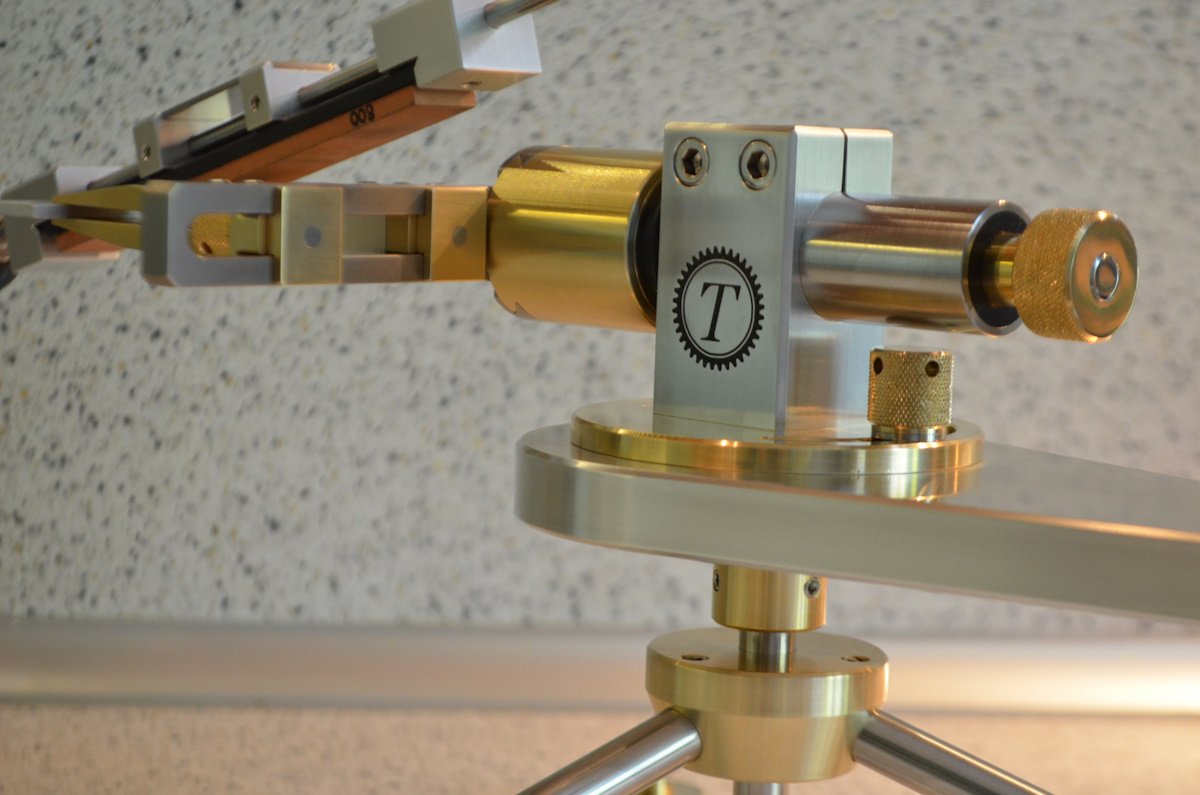

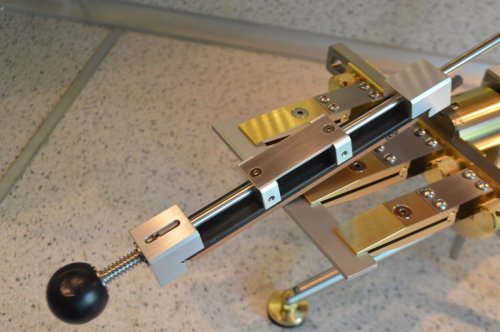

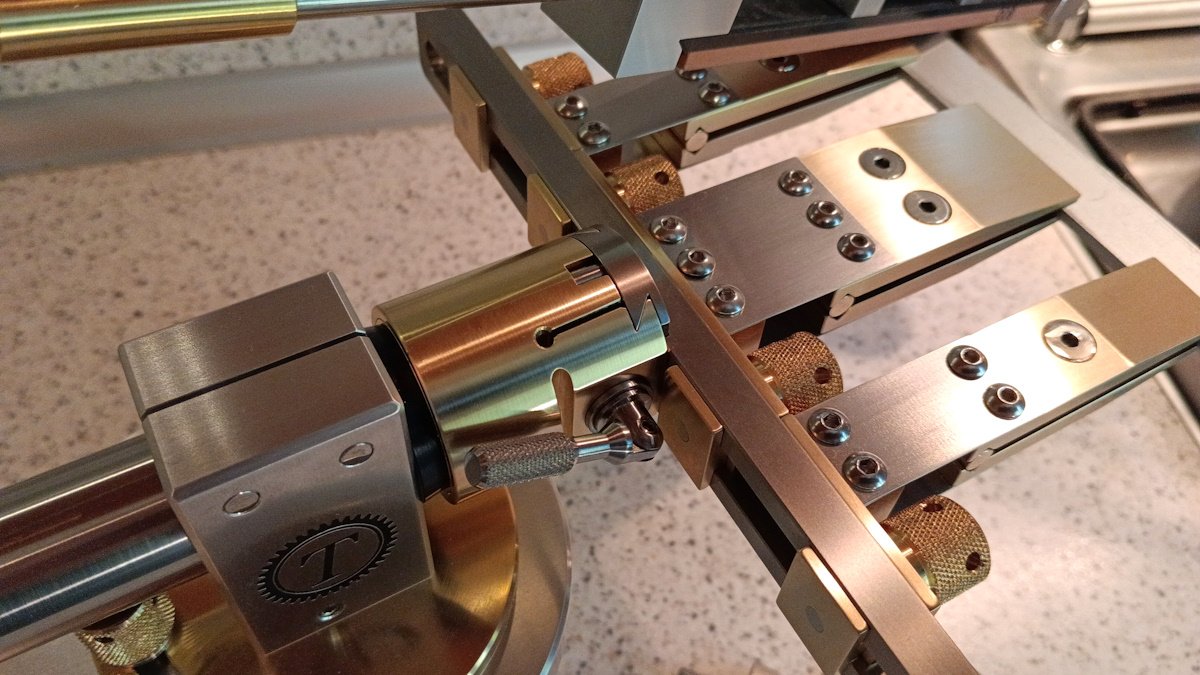

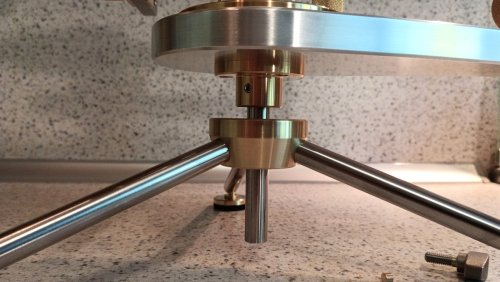

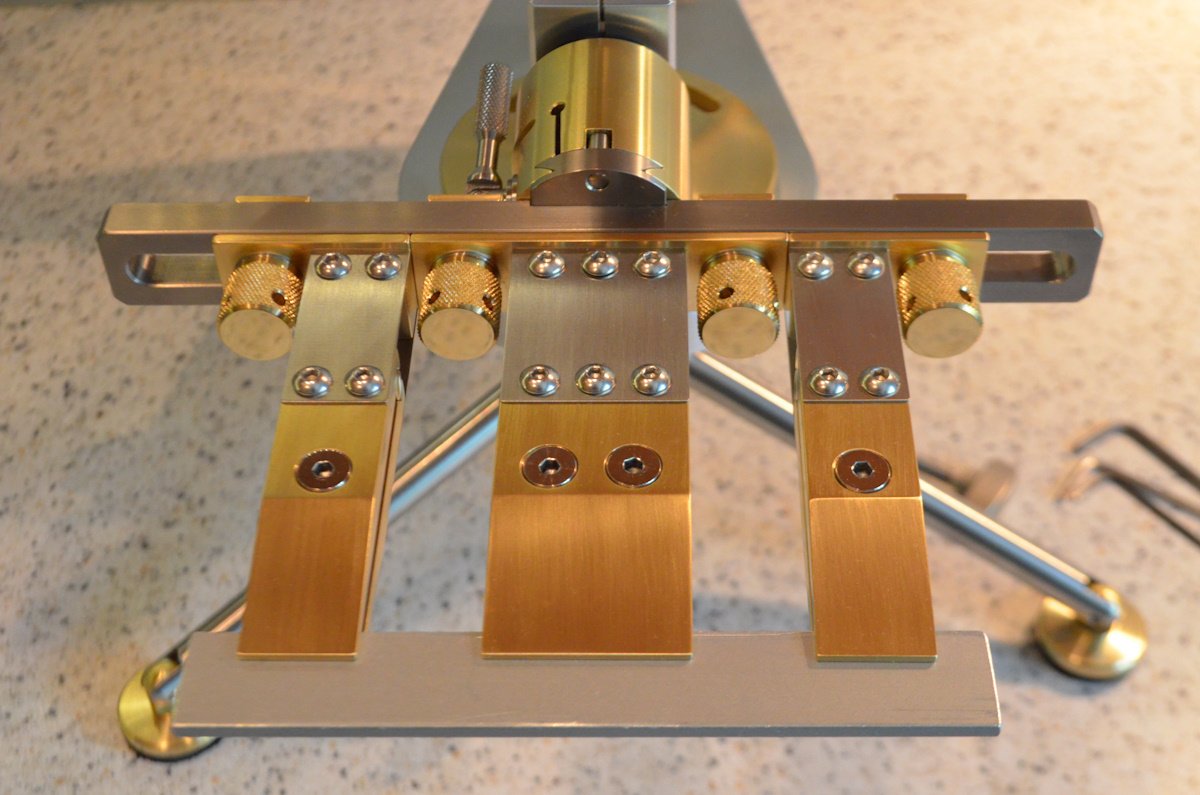

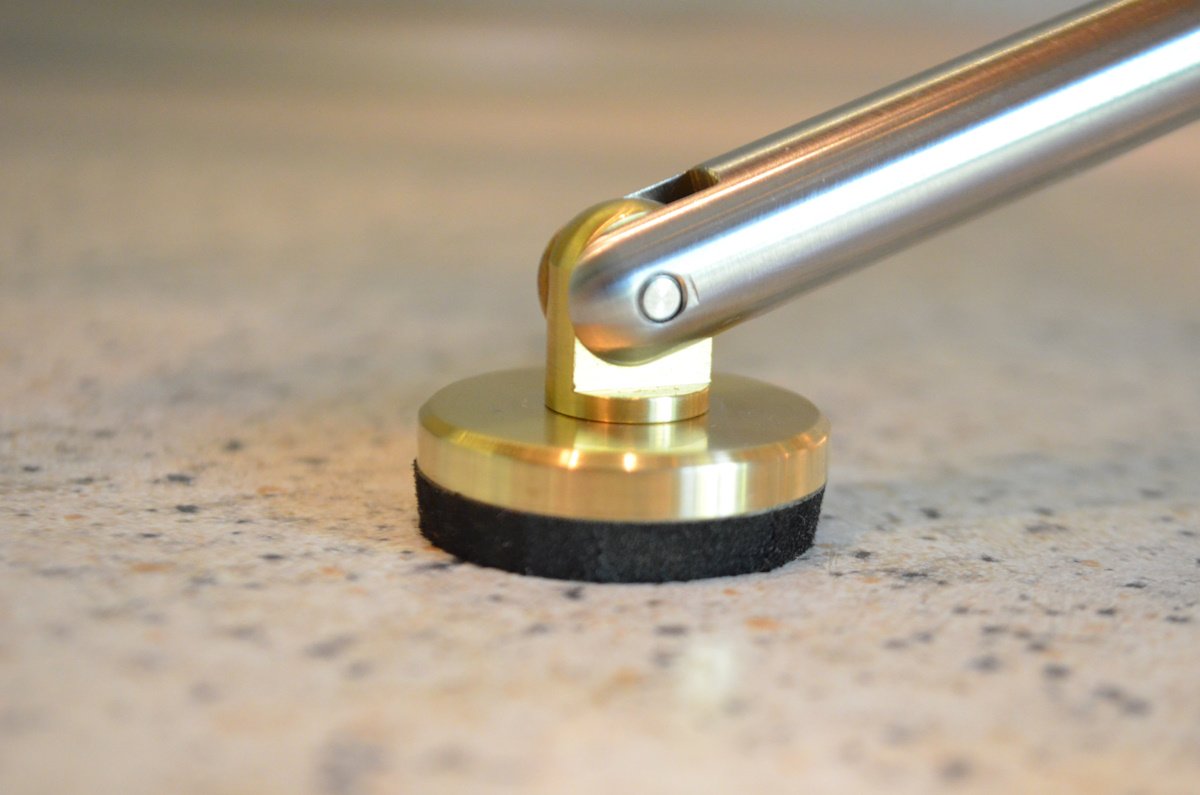

Решения в передней части в основном стандартны и отработаны (для меня), тренога с регулировкой высоты точилки, поворотный по горизонтали ПУ, быстросъёмная рамка, это всё вы уже видели.

























Основные изменения коснулись основания, оно теперь в форме капельки и полностью новая стойка (опять-таки для меня)

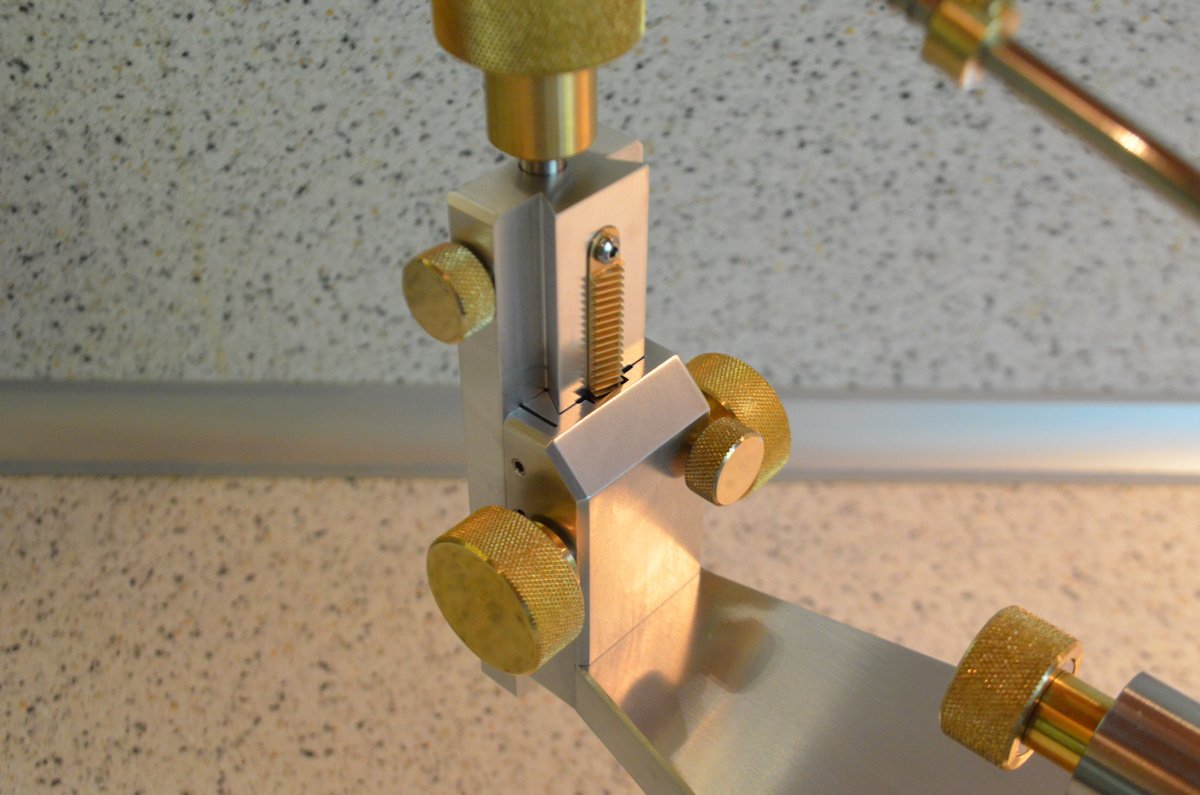

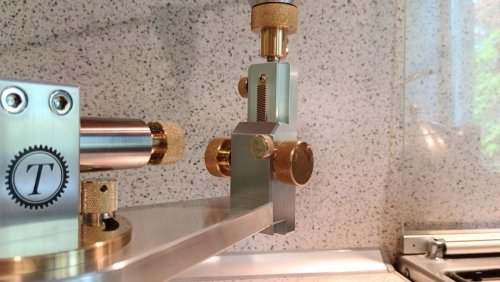

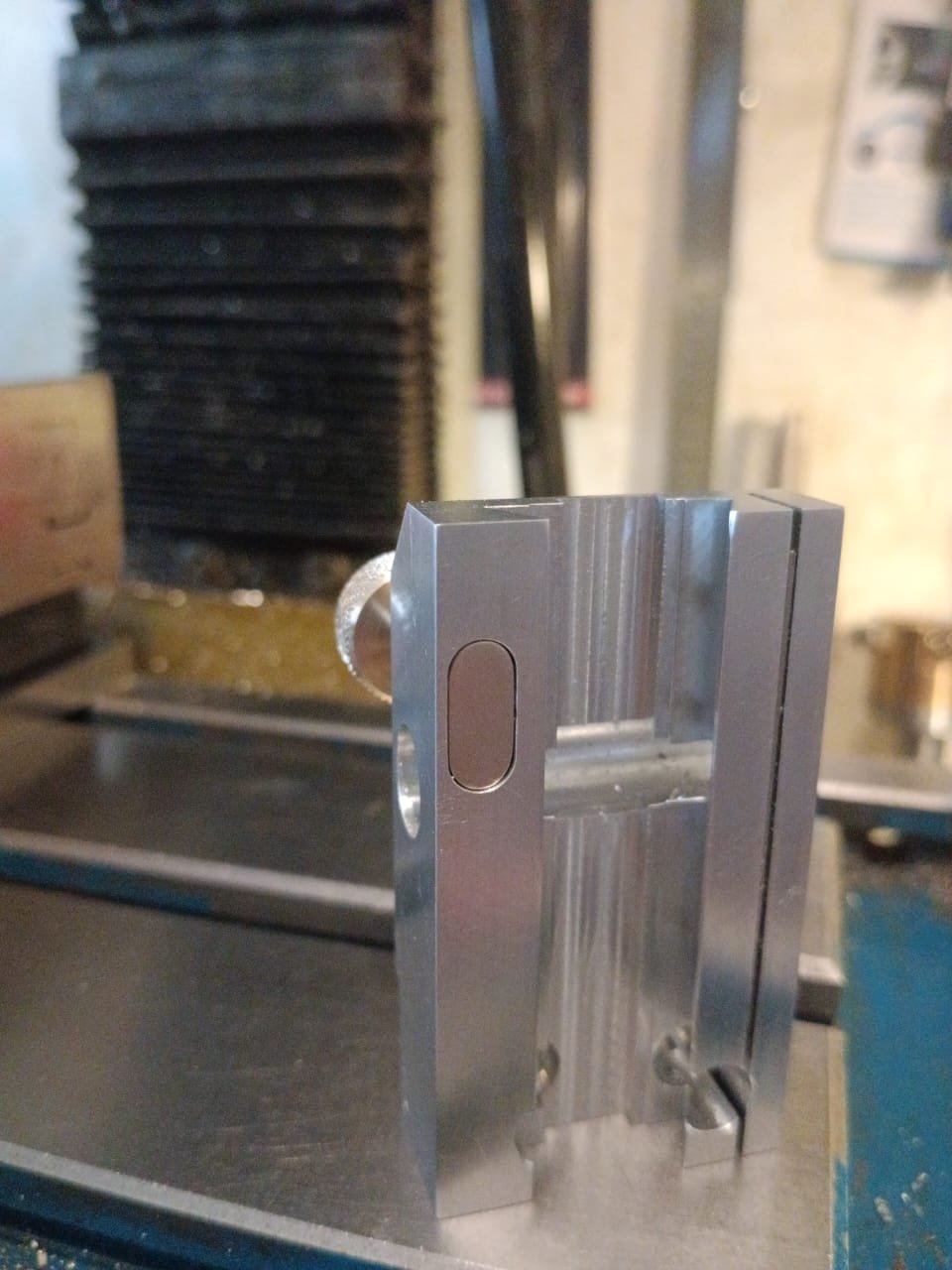

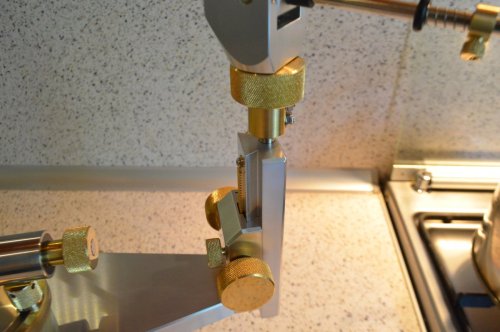

Стойка с реечным подъёмом, зазор в паре рейка-шестерня регулируется, зазор в ластохвосте регулируется.

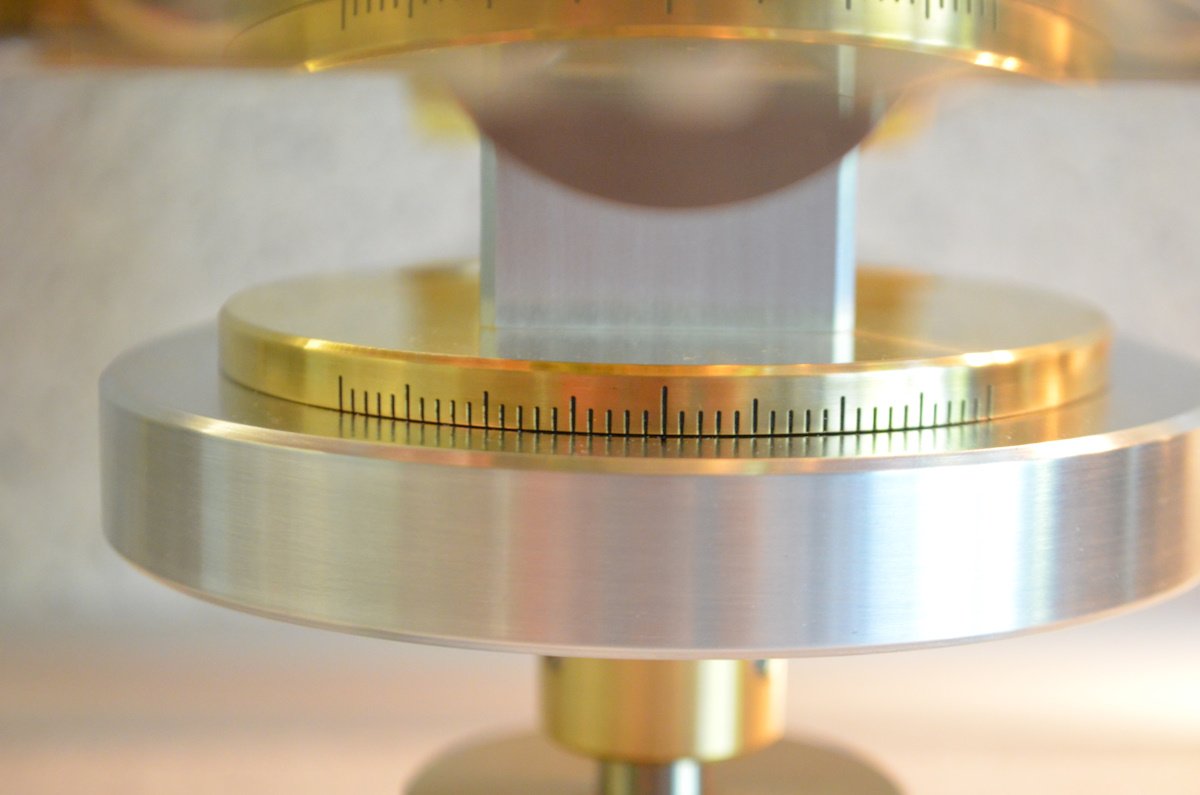

Выше находится узел микроподачи, 1 щелчок поворота примерно равен 0.01°, точно измерить нечем, мой угломер на 5 щелчков меняет показания на 0.05°

Угол заточки меняется примерно с 9° до 28°

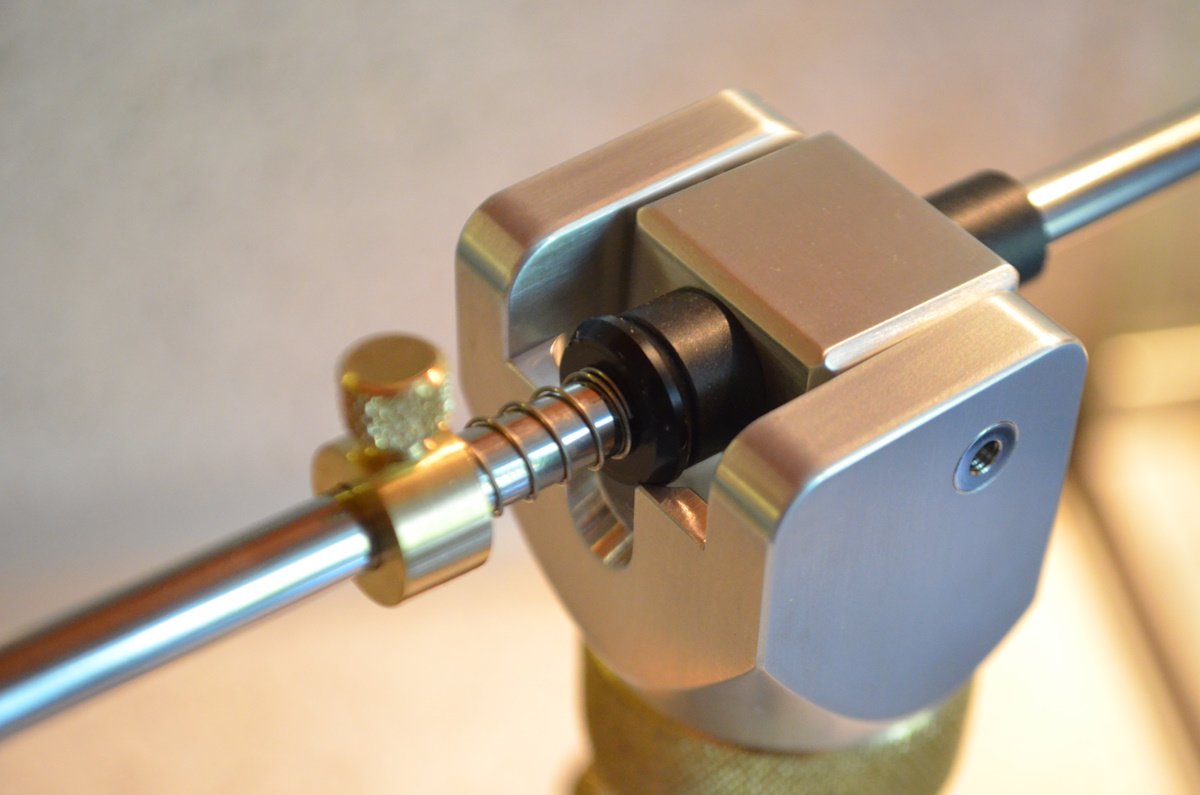

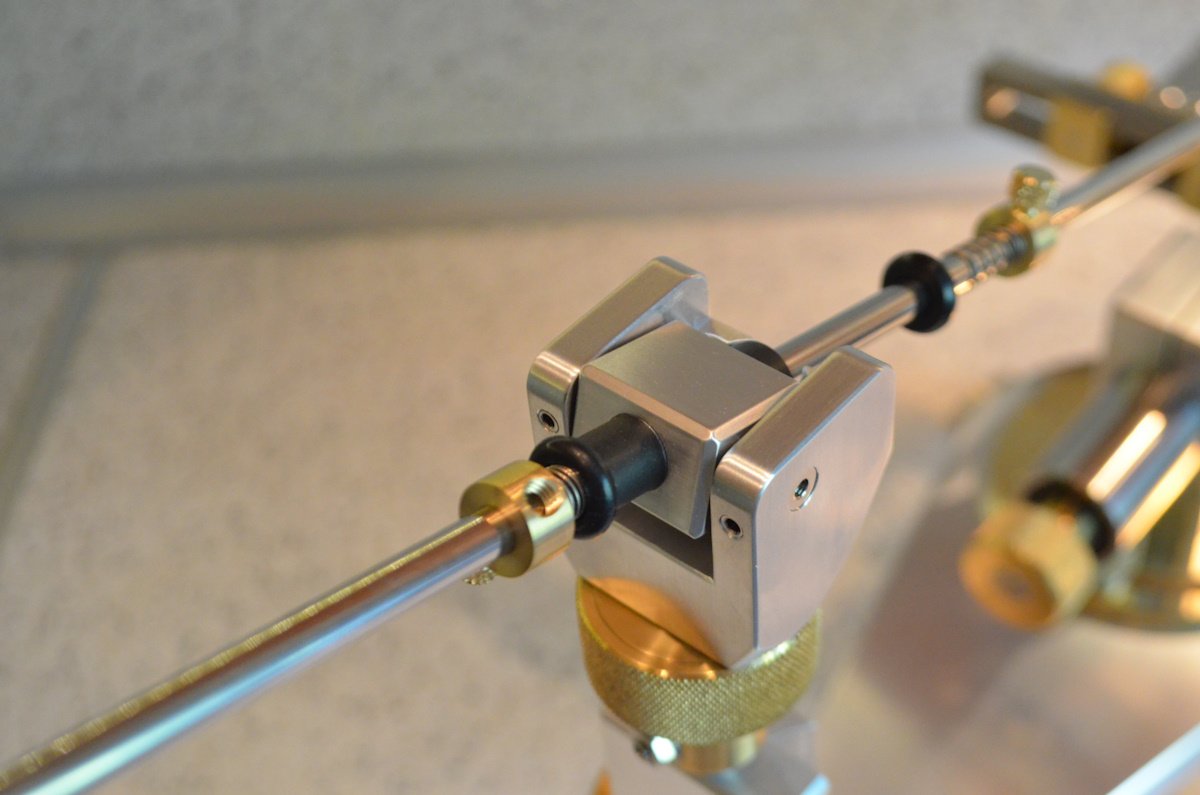

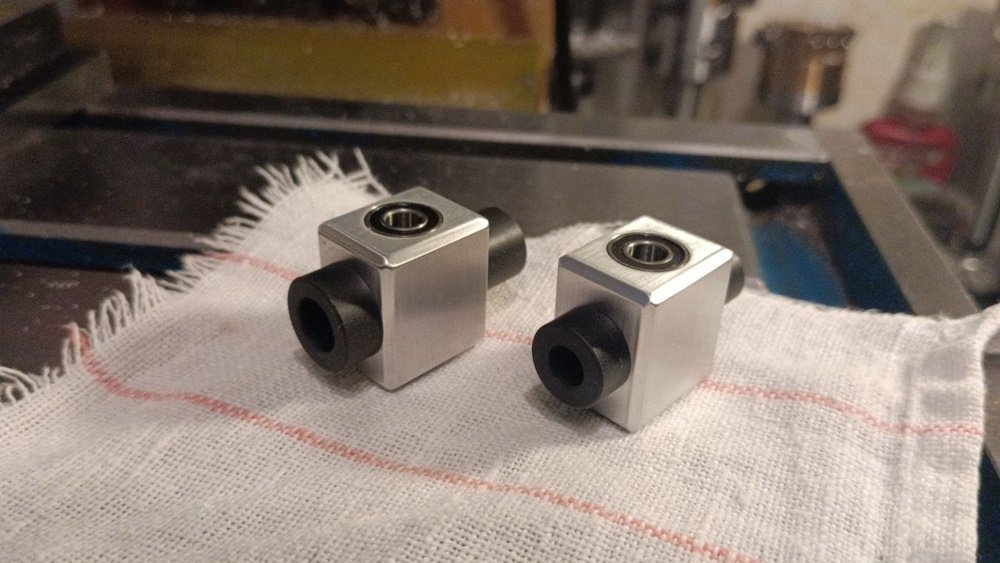

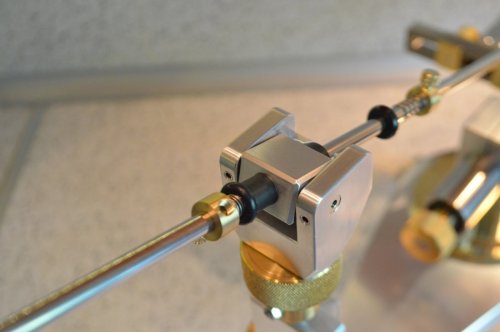

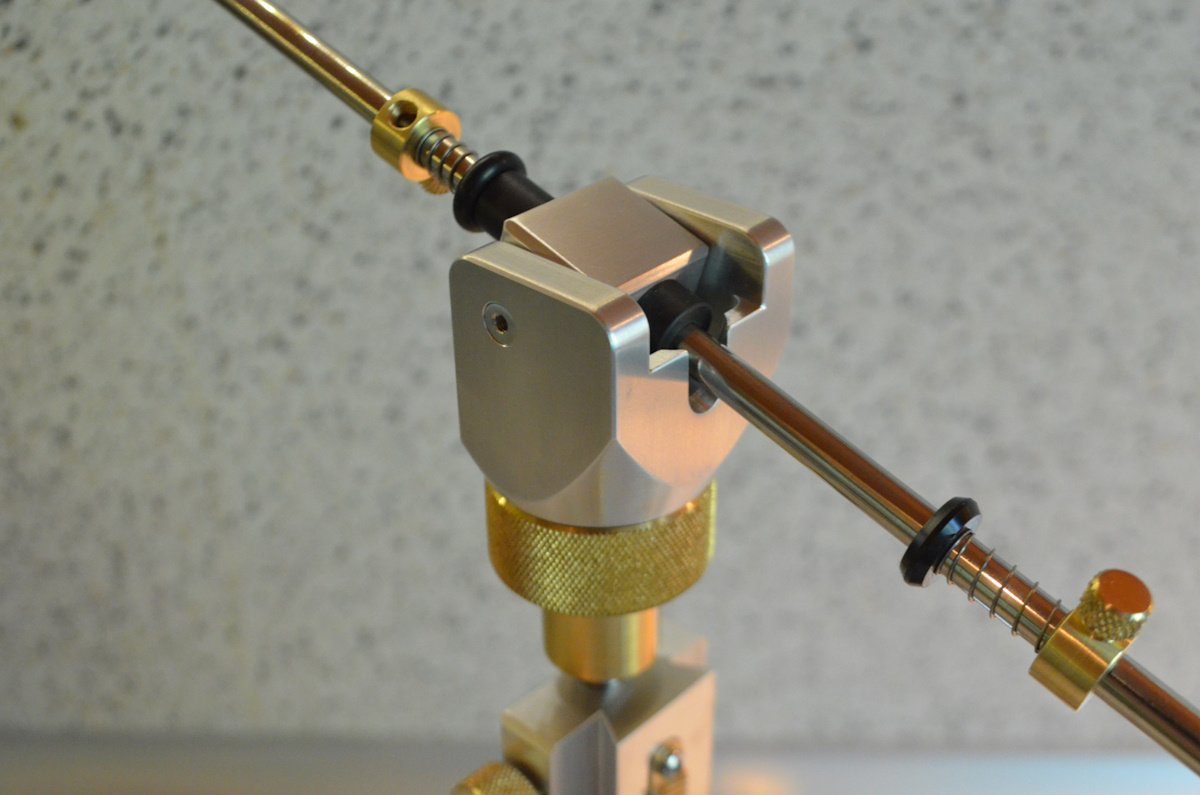

Новый СУ, корпус втулки на подшипниках, легко меняется под разные диаметры штоков, 6 и 8мм.
Встроенная парковка.











Критикуйте, задавайте вопросы

[Igel]

14 минут назад, Tamtek сказал:

Доброго всем времени суток.

Давно я не занимался точилками, трудился в несколько другой плоскости, но всё возвращается на круги своя

Встречайте новую точилку.
Решения в передней части в основном стандартны и отработаны (для меня), тренога с регулировкой высоты точилки, поворотный по горизонтали ПУ, быстросъёмная рамка, это всй вы уже видели.

























Основные изменения коснулись основания, оно теперь в форме капельки и полностью новая стойка (опять-таки для меня)

Стойка с реечным подъёмом, зазор в паре рейка-шестерня регулируется, зазор в ластохвосте регулируется.

Выше находится узел микроподачи, 1 щелчок поворота примерно равен 0.01°, точно измерит нечем, мой угломер на 5 щелчков меняет показания на 0.05°

Угол заточки меняется примерно с 9° до 28°









Новый СУ, корпус втулки на подшипниках, легко меняется под разные диаметры штоков, 6 и 8мм.
Встроенная парковка.











Критикуйте, задавайте вопросы

Серёж, тебя трудно критиковать, все как всегда на высшем уровне. Опять все ровненько и красиво.

[Александр С.]

Космос!

[Сэм]

Серега, как всегда отвал башки!!!

[Tamtek]

19 часов назад, Igel сказал:

Опять все ровненько и красиво.

1 час назад, Сэм сказал:

Серега, как всегда отвал башки!!!



Я старался

[MiraCoup]

@Tamtek Добрый день. Снова не могу написать Вам в личку. Форум запрещает.

[hungryforester]

21 минуту назад, MiraCoup сказал:

Форум запрещает.

Форум любит тех, кто его поддерживает.

[Viktor Demidov]

Сережа, привет.

С возращением на круги своя.

Ждем видео.

Выложи основные характеристики.

Не понял зачем тонкую регулировку сделал дискретной , да еще с таким мелким шагом.

Наверно заказчик погнался за "модными" решениями?

На мой взгляд тонкая  линейная регулировка без всяких ограничений шага  имеет больше плюсов.

Парковка интересная, проще уже и не придумаешь.

[Tamtek]

4 часа назад, Viktor Demidov сказал:

Ждем видео.

Сорри, не снимал я, а точилка уже уехала.


4 часа назад, Viktor Demidov сказал:

Не понял зачем тонкую регулировку сделал дискретной , да еще с таким мелким шагом.

Пожелания заказчика.



4 часа назад, Viktor Demidov сказал:

Парковка интересная, проще уже и не придумаешь.

И самое главное работает нормально



4 часа назад, Viktor Demidov сказал:

Выложи основные характеристики.

Углы я уже писал, примерно с 9° до 28°

Вес почти 6кг, а что еще?

[Redog71]

С возвращением! Всё супер! Парковка Улёт! Запатентована? Даже не сразу понял как она работает. Лаконично однако.

Пара вопросов:

1) Как ведет себя ластохвост в стойке? Какая пара трения? Алюминий-алюминий? Дюраль-дюраль? Покрытие?

Вопрос не праздный, когда делал себе рейку на Sacramental, не смог добиться что бы рейка из Д16Т не оставляла следов на корпусе (и корпус на рейке). Пару раз верх-вниз прошел, уже задиры. Пришлось между ними проставку вставлять из скользкого полиэтилена...

2) На ПУ применен стандартный принцип: Штифт-паз? Паз в чем сделан? Обычно в латуни, а тут с обратной стороны виден полиацеталь...

3) Рейка на стойке своего изготовления? как люфт выбирается рейка-шестерня? Барашек видно, но что он делает не понятно...

[Tamtek]

Спасибо Владимир.
Парковка не моё изобретение, где-то увидел подобное, обмозговал, доработал, воплотил.
Изначально там было резиновое кольцо, но оказалось что подвесом его продавливает, кольцо из полиацетали работает норм.



13 часов назад, Redog71 сказал:

Как ведет себя ластохвост в стойке? Какая пара трения?

Прекрасно, дюраль В95 - В95



13 часов назад, Redog71 сказал:

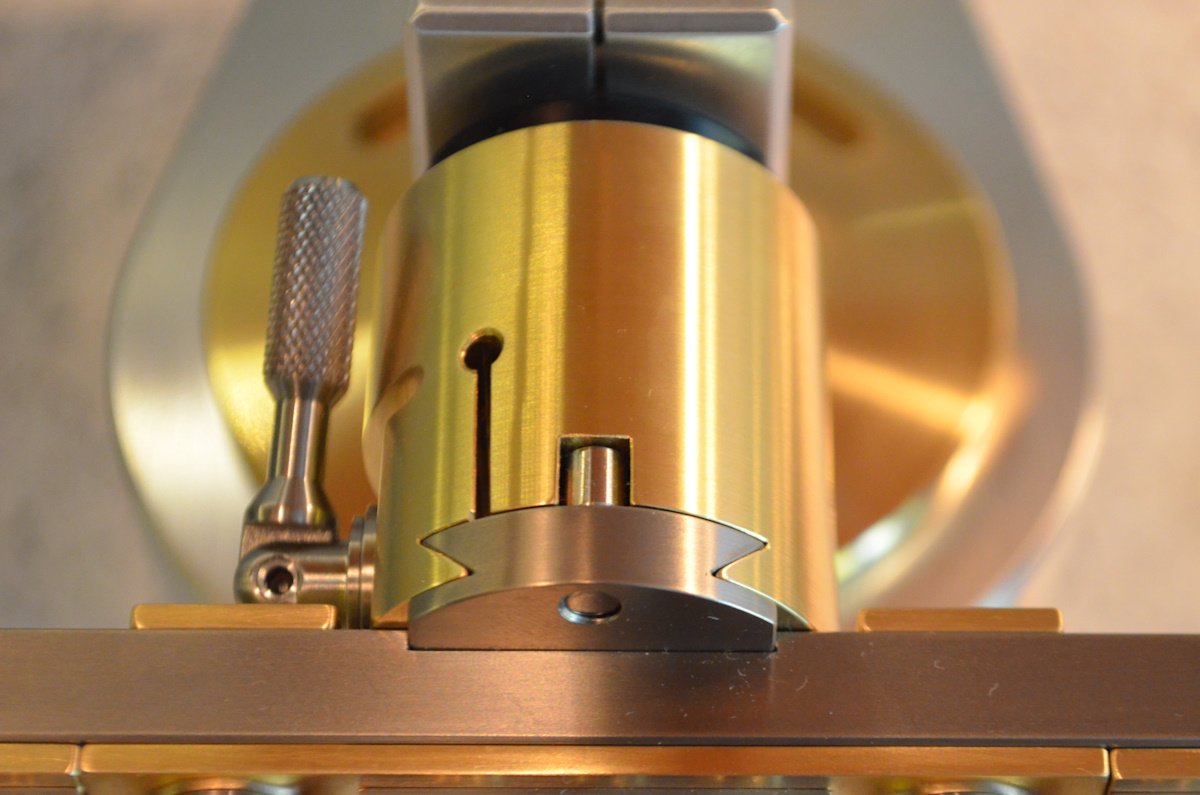

Штифт-паз? Паз в чем сделан?

Да, калёный ролик и треугольный паз в бронзе.
Полиацеталь это уже задняя втулка.


13 часов назад, Redog71 сказал:

Рейка на стойке своего изготовления? как люфт выбирается рейка-шестерня?

Не, братьев наших из поднебесной.
Люфт выбирается эксцентриком.
Спец ключик поворачивает эксцентриковую втулку с шестерёнкой и отодвигает, либо прижимает её к рейке.






13 часов назад, Redog71 сказал:

Барашек видно, но что он делает не понятно...

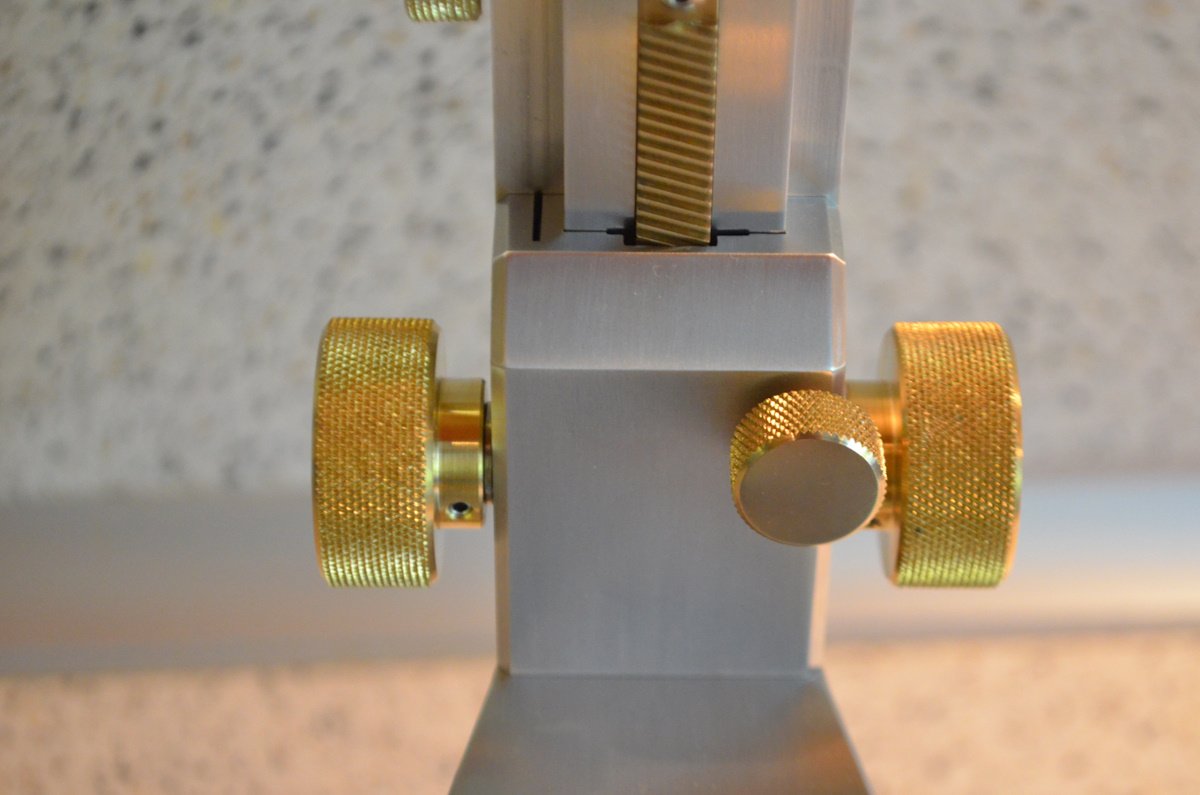

Передний винт стопорит каретку относительно стойки:





Левый винт стопорит ось СУ относительно стойки.

[Redog71]

21.06.2025 в 23:32, Tamtek сказал:

Прекрасно, дюраль В95 - В95

Я так и думал, всё дело в Д16Т. Надо переходить на В95.

21.06.2025 в 23:32, Tamtek сказал:

Спец ключик поворачивает эксцентриковую втулку с шестерёнкой и отодвигает, либо прижимает её к рейке.

Вот! Я же вижу что не всё снаружи видно! Не догадался... Когда столкнулся с проблемой выборки люфта, просто изготавливал новую шестерню с большим припуском. А эксцентриковая втулка с одной стороны или с двух? А! Она наверное одна, длинная через весь корпус, с пазом для рейки в центре?

21.06.2025 в 23:32, Tamtek сказал:

Да, калёный ролик и треугольный паз в бронзе.
Полиацеталь это уже задняя втулка.

Действительно... Сразу не рассмотрел.  Действительно видно что это проставочное кольцо.

Красиво, экономно.

[Tamtek]

10 часов назад, Redog71 сказал:

Она наверное одна, длинная через весь корпус, с пазом для рейки в центре?

Совершенно верно, втулка насквозь, шестерня сделана со смещение от центра, под рейку сделано окошко с запасом на поворот.
