Чертежи, схемы, клейма топоров.

[Трофейщик]

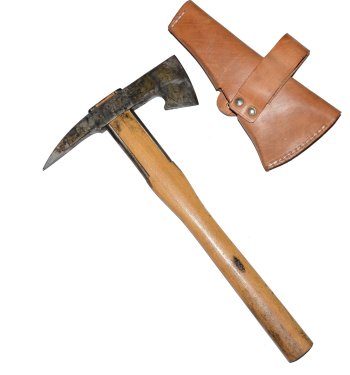

Ох-уж эти комбинаторы... Но делать нечего, помещу сюда такой патент:

"Combination Axe and Knife Sheath Patent Print - Gunmetal Parchment with Border (5x7)"



[Валерий Т.]

Подскажите  может кто знает что это за клеймо и что за топор такой с молотком и гвоздодёром

[Turbo4x4]

10 минут назад, Валерий Т. сказал:

Подскажите  может кто знает что это за клеймо и что за топор такой с молотком и гвоздодёром

Позднесоветская поделка, кто-то откопал несколько ящиков этого Г, и теперь они появляются по всему постсоветскому пространству в разной степени обработки и готовности.

[Валерий Т.]

2 часа назад, Turbo4x4 сказал:

Позднесоветская поделка, кто-то откопал несколько ящиков этого Г, и теперь они появляются по всему постсоветскому пространству в разной степени обработки и готовности.

Спасибо!!



[Трофейщик]

27.12.2018 в 21:41, Валерий Т. сказал:

Подскажите  может кто знает что это за клеймо и что за топор такой с молотком и гвоздодёром

Конечно, тут  не тема для опознаний (прошу потом всё это перенести), но мне тоже очень интересно данное типичное клеймо для такого достаточно распространенного "мультитула". Видим часто, а кто их производил? Я пока не разобрался.

[5rovich]

Поскольку у меня такой был в децтве, могу сказать - это переделка с навареной лезой! И так-то не красавец, а стал ваще урод!

[Трофейщик]

Французский Брет был, теперь пара картинок из каталога REVOLLIER (точнее - P. Experton-Revollier) не читаемого года.

Предприятие основано Матье Револьером в Французских Альпах в 1865 году.

На изделия наносилось клеймо (марка) в виде скрещенных серпа с косой и надписи "Veritable Revollier".

Короче: P. Experton-Revollier : Renage [Catalogue]



Изменено 10 января 2019 пользователем Трофейщик

[climbing]

11 часов назад, Трофейщик сказал:

Французский Брет был, теперь пара картинок из каталога REVOLLIER (точнее - P. Experton-Revollier) не читаемого года.

Предприятие основано Матье Револьером в Французских Альпах в 1865 году.

На изделия наносилось клеймо (марка) в виде скрещенных серпа с косой и надписи "Veritable Revollier".

Короче: P. Experton-Revollier : Renage [Catalogue]



Красота какая! Не частые на нашей барахолке гости. У тесла круглый всад как у кирки - интересно. Спасибо!

[MIK]

Немного помониторил интернет.

Универсальный топор производство завода ДАГЗЭТО из города Избербаш республики Дагестан. На топоре написано сокращенно ДЗЭТО (дагестанский завод электротермического оборудования). Он выпускал индукционные закалочные печи и печи для электроплавки металлов. Попутно выпускал мелочевку -топоры,тачки садовые.





Изменено 7 февраля 2019 пользователем MIK

[MIK]

Казанский моторостроительный завод.



[climbing]

1 час назад, MIK сказал:

Казанский моторостроительный завод.



Красивый! Стоит насадить!

[MIK]

22 минуты назад, climbing сказал:

Красивый! Стоит насадить!

Садить нечего. Просто рылся в нете и нашел на одном из сайтов.

[climbing]

24 минуты назад, MIK сказал:

Садить нечего. Просто рылся в нете и нашел на одном из сайтов.

А я то думал....  Тады ой!

[Hwalev]

Существует такой чертеж "Фиг. 9 Топор плотничий."

Очень хотелось бы увидеть "Фиг. 8 Топоръ легкий"

Нет ли у кого-то из камрадов в закромах?

[Papoi]

39 минут назад, Hwalev сказал:

Существует такой чертеж "Фиг. 9 Топор плотничий."

Очень хотелось бы увидеть "Фиг. 8 Топоръ легкий"

Нет ли у кого-то из камрадов в закромах?



вот именно эти чертежи мы с однопалатниками осуждали как-то.

я попробовал перерисовать в масштаб. и после перерисовки выяснилось, что размеры в цифрах и схема на рисунке не соответствуют друг другу.

Правда, я приступал к носимому, пехотному.



ЗЫ: Только ответив заметил, что есть ошибка в звапросе. на изначальном чертеже и есть №8

Номер 9 (плотничный) - он такой:

Изменено 8 февраля 2019 пользователем Papoi

[5rovich]

Только что, Papoi сказал:

выяснилось, что размеры в цифрах и схема на рисунке не соответствуют друг другу.

А што вы хотели? АCAD у них не было. Художник рисовал почеркушку- эскиз  (НЕ ЧЕРТЁЖ)  и проставлял размеры. ТОТ народ по размерам и делал 😂😂, увеличениями не занимался.

[Papoi]

так то-то и оно, что по чертежу лучшее, чем по цифрам, получается. и лучше бьётся с деревяшками "во плоти"



[5rovich]

Хм. Подвирают цыфры?

[Papoi]



1 1/4 дюйма - это примерно 31 мм. на рисунке в масштабе - 37



[MIK]

Я думаю, что это не есть чертеж.  Художник изобразил примерно в масштабе внешний вид и основные размеры.

Чертеж должен иметь все размеры для изготовления детали и нужен на производстве. Наверняка были и точные чертежи как самого топора, так и ручки.

[MIK]

Вот потратив немного времени в Компасе 3D снял размеры. 6 дюймов подогнал под под размер в мм, увеличивая картинку. Остальные размеры измеряла программа. Черным - авторазмер, зеленым - какой должен быть. Исходя из того, что это копия рисунка, немного не ровная то считаю, что погрешность в принципе не такая уж большая.



[Hwalev]

5 часов назад, Papoi сказал:



вот именно эти чертежи мы с однопалатниками осуждали как-то.

я попробовал перерисовать в масштаб. и после перерисовки выяснилось, что размеры в цифрах и схема на рисунке не соответствуют друг другу.

Правда, я приступал к носимому, пехотному.



ЗЫ: Только ответив заметил, что есть ошибка в звапросе. на изначальном чертеже и есть №8

Номер 9 (плотничный) - он такой:

Спасибо, Андрей.

Сбило с панталыку то, что я видел  только один фрагмент документации, в котором над эскизом  написано "Топор легкий", а под эскизом - "Топор плотничий".

А из какого руководства все эти эскизы, есть ли там еще топоры и другой шанцевый инструмент ?

[guderean]

16 минут назад, Hwalev сказал:

Спасибо, Андрей.

Сбило с панталыку то, что я видел  только один фрагмент документации, в котором над эскизом  написано "Топор легкий", а под эскизом - "Топор плотничий".

А из какого руководства все эти эскизы, есть ли там еще топоры и другой шанцевый инструмент ?

вот книга

[MIK]

А тут уже халтура. Масштаб не играет. Видно надо было передать общую форму с установленными размерами.



[MIK]

А тут по топору практически масштаб, а дерево не очень.



[Андрей В.Х.]

Всех приветствую! Вот нашел несколько картинок с каталога "умершей" конторы, каталог со Стокгольмской библиотеки, как бы такого здесь не видел.

[MIK]



130,2 = 5 1/8 дюйма

Изменено 2 марта 2019 пользователем MIK

[MIK]

8 1/2 = 215,9 мм



[5rovich]

Только что, MIK сказал:

8 1/2 = 215,9 мм

А слабО потереть дюймы, округлить милимы - причесать? И 215,9 мм - это размер ЧЕГО? Я как-то на досуге перевёл ужэ в милимы и дажэ выпилил этого буратину. Масштабный дрын. Но 216мм - не встречал размера.

Изменено 2 марта 2019 пользователем 5rovich

[MIK]

Округлить мм конечно можно.  Относительно 216 мм. На рисунке указан размер 8 1/2 дюйма, что в переводе в мм дает размер 215,9 мм.  8 дюймов =  203,2, 1/2 = 12,7.  Перевод из одной системы в другую еще та головная боль, особенно если надо внедрять в производство. В свое время в период СССР купили патроны для налива воды в бутылки и укупорки их пробками в одной кап. стране. Все чертежи в дюймовых размерах. Так с переводом игрались более полугода.
