Немецкие топоры, типология


Turbo4x4

Рекомендованные сообщения

On 10/6/2022 at 8:19 PM, fatalist77 said:

Здраствуйте ! Помогите определить ! Вот не пойму Толи немец ,толи Швед !? Или вообще может  что то позднее....



photo_2022-10-03_15-00-58 (2).jpg


photo_2022-10-03_15-00-59 (2).jpg




Еврей.

"Lv" - это акционерное общество с еврейским капиталом"Liviela", Каунас, Литва



Ссылка на комментарий
Поделиться на других сайтах

18.10.2022 в 19:29, climbing сказал:

На счет ранней послевойны, это заблуждение. На этом топоре война уж как лет 30 прошла. Прочтите тему о немецких топорах полностью и сделайте идентичное топорище для топоров рейнского типа и вся, собственно, любовь.

Почистил и потерпел фиаско - это вообще современщина -  90-е года, "Скраб"

Ссылка на комментарий
Поделиться на других сайтах

5 часов назад, Т6095 сказал:

Почистил и потерпел фиаско - это вообще современщина -  90-е года, "Скраб"

Что ж, бывает. Есть подобный топорик. Вполне нормальный для своих целей.

Ссылка на комментарий
Поделиться на других сайтах

  • 4 недели спустя...

Привет вам господа!
Попался в лесу такой вот топор на немецких позициях. Задняя часть видимо отколота.  Хочу восстановить его, но не очень понимаю, какая должна быть его форма и форма топорища.
Подскажите пожалуйста, что это за топор. Может кому попадался...


Ссылка на комментарий
Поделиться на других сайтах

12 минут назад, saur сказал:

Привет вам господа!
Попался в лесу такой вот топор на немецких позициях. Задняя часть видимо отколота.  Хочу восстановить его, но не очень понимаю, какая должна быть его форма и форма топорища.
Подскажите пожалуйста, что это за топор. Может кому попадался...


Добрый день. Это не немец, это русский плотник, скорее всего 19 века. Есть тема по русским топорам, там и форму топорища можно думаю подсмотреть

Ссылка на комментарий
Поделиться на других сайтах

22.11.2022 в 12:27, bank26rus сказал:

Добрый день. Это не немец, это русский плотник, скорее всего 19 века. Есть тема по русским топорам, там и форму топорища можно думаю подсмотреть

Спасибо большое! Очень интересная тема, как оказалось. Даже и не предполагал, что существует столько разновидностей, типов, видов топоров.👍

Ссылка на комментарий
Поделиться на других сайтах

  • 2 месяца спустя...
23.11.2017 в 09:40, V.E.V сказал:

Спрошу в этой теме .Для чего прорезь в сапере ?


Доброго времени суток.

Вот как раз вопрос по этим вырезам меня очень волновал, т.к. появился в коллекции такой топор

Спасибо за эту информацию

Вот только ещё один вопрос: а есть чертёжик из какого-нибудь немецкого наставления или руководства.

Или, может, историческое фото внятное?



С ув.



Ссылка на комментарий
Поделиться на других сайтах

21.05.2021 в 22:14, NomidAxe сказал:

Вот такая штука должна быть






Спасибо за это фото. Скажите пожилина "родная" от этой головы?

Нельзя ли показать её размеры:

- длину,

- ширину,

- расстояние между отверстиями,

- диаметр отверстий?

Ссылка на комментарий
Поделиться на других сайтах

Добрый день, подскажите пожалуйста, предложили топор, я так понимаю что немецкий. Что можете сказать по нему




Ссылка на комментарий
Поделиться на других сайтах

30.01.2023 в 11:01, kaizer1981 сказал:

Спасибо за это фото. Скажите пожилина "родная" от этой головы?

Нельзя ли показать её размеры:

- длину,

- ширину,

- расстояние между отверстиями,

- диаметр отверстий?

Доброго дня! Вот оригинальная прожилина. Толщина 4,5, диаметр отверстий- 4,5, межосевое расстояние- 30мм. Надеюсь в пользу.


Ссылка на комментарий
Поделиться на других сайтах

30.01.2023 в 09:36, kaizer1981 сказал:

Вот только ещё один вопрос: а есть чертёжик из какого-нибудь немецкого наставления или руководства

Когда то интересовался этим вопросом, тут на форуме (искать ответ не буду).

Так мне ответили, что пожилина от немецкого кирко-топора на ПМВ. У меня тогда были на изготовлении ручек на такие кирко-топоры, померял - да точно подходит, только надо смотреть, у кирко-топора верхние части пожилин (то, что в голову входит) - разные, надо такую, чтоб в паз вошла. И фото кто то кидал, где копанный топор и видно длва шурупа.

Есть про пожилины в теме германский траншейный топор, I мировая война

А толковых рисунков и чертежей увы. И крепится двумя шурупами.,

Изменено пользователем MIK
Ссылка на комментарий
Поделиться на других сайтах

17 часов назад, Старый сапёр сказал:

Доброго дня! Вот оригинальная прожилина. Толщина 4,5, диаметр отверстий- 4,5, межосевое расстояние- 30мм. Надеюсь в пользу.

Здравствуйте, Ильдар.

Фото, конечно, в пользу.

Из Белоруссии пришла ко мне голова, но увы без родной пожилины.

И вот сейчас - естественно - задался целью восстановить хотя бы её. Про рукоять, конечно, только пока мечтать остаётся.

Фото, конечно в пользу.

А сама голова топора у Вас имеется? (Спрашиваю, т.к. раз есть элемент головы, то должна быть и сама голова. Откуда-то же Вы ведь знаете, что это такое))

Фото своего топора отработаю чуть позже и выложу с размерами всего и вся (высота, длина РК, всад, !вырезы под пожилину!, и т.д.).

Вообщем, если у Вас есть такой же топор, хотелось бы сравнить все, какие только возможно, размеры

Ибо таких топоров мало и хотелось бы внести ясность по этому образцу

А для этого надо наработать фактологический материал



Ну вот так многословно получилось, мои извинения



С ув.



Ссылка на комментарий
Поделиться на других сайтах

12 часов назад, MIK сказал:

Когда то интересовался этим вопросом, тут на форуме (искать ответ не буду).

Так мне ответили, что пожилина от немецкого кирко-топора на ПМВ. У меня тогда были на изготовлении ручек на такие кирко-топоры, померял - да точно подходит, только надо смотреть, у кирко-топора верхние части пожилин (то, что в голову входит) - разные, надо такую, чтоб в паз вошла. И фото кто то кидал, где копанный топор и видно длва шурупа.

Есть про пожилины в теме германский траншейный топор, I мировая война

А толковых рисунков и чертежей увы. И крепится двумя шурупами.,

Понятно. Спасибо за внятный ответ.

Данную тему я всю просмотрел на предмет именно этого топора и на стр.22 мне встретился только один участник NomidAxe, владеющий подобным девайсом.

Тему про кирко-топоры тоже просмотрел (так как вместе с сапёрником пришёл ко мне и австрийский кирко-топор) но там именно про кирко-топоры. И по ним всё более-менее ясно.

С ув.





Ссылка на комментарий
Поделиться на других сайтах

6 часов назад, kaizer1981 сказал:

мне встретился только один участник

Ну, не помню я где именно спрашивал.

Вот скину фото, которые сохранил на компе.

Мой после немного чистки

IMG_20211117_101432.thumb.jpg.9fc777baa57cf5800d50c1437276a05c.jpgIMG_20211117_101446.thumb.jpg.2812c1ad4b1f973e0d0294bda5fd1dc3.jpg



Ссылка на комментарий
Поделиться на других сайтах

А такие фото мне накидали.

P2180002.JPG.ff81a766a7036198ef3bda6aee27f7f9.JPGP2200003.JPG.f08ee1d47d470f750ee82327c31bf411.JPGP2200004.JPG.1bd227ec5a2b7399375f37db4210674a.JPGP2200008.JPG.e2926f70a6682fa2b95a875590554f02.JPGP2200013.JPG.36984ba9051d34f0f92e54030dbd990b.JPG845463996_1......jpg.3d14c67f750b16ab49006dc88056d943.jpg



Тогда в ремонте были кирко-топоры с разными пожилинами - у низ та часть что входит в голову отличается (есть про них в теме Германский траншейный топор). Так вот пожилина с определенным верхом вошла как родная. Но пока так и лежит, потому как надо пожилину делать. Отличается от кирко-топора только тем, что там пожилины на определенном виде клепаются между собой заклепками, а тут одна и потаи под головки винтов.

Хочу заметить, что к моему и к показанному на фото пожилины разные, вернее разное место в голове топора.

Еще вопросы будут?

Ссылка на комментарий
Поделиться на других сайтах

Большое спасибо, Михаил

Уже начинает проясняться.

По крайней мере мне точно стало понятно одно:

пожилина была разных конфигураций, т.е. картина такая же, как и с пожилинами для траншейника.

И разница эта в основном проявлялась вот в этом самом зацепе (назову так условно переднюю часть пожилины).

У моего экземпляра пожилина той же конструкции, что и на Вашем.

Приложу пока первичные фото и сравнительные с Вашим экземпляром

Первые 4 фото - это фото продавца. Рукоять и пожилину он делал сам и собирал топор сам, исходя из своего видения конструкции:

Beil - фото продавца (3).jpg Beil - фото продавца (4).jpg Beil - фото продавца (9).jpg








Изменено пользователем kaizer1981
Ссылка на комментарий
Поделиться на других сайтах

А теперь фото, которые делал я (по моей просьбе рукоятка и пожилина были сняты, т.к. я не видел смысла в наличии неправильных элементов - уж лучше без них, чем с ними):



1342538577_Beil(1).thumb.JPG.ea25138cc274d03b2b25fb44beb61532.JPG 671821393_Beil(2).thumb.JPG.13214c2195dc80061492b6d0f81bcd98.JPG



811793157_Beil(3).thumb.JPG.fda27586b95c7d7959b98d066f6f35a2.JPG 86482613_Beil(4).thumb.JPG.54400209f7f7de3c7777631711b788d4.JPG



Сравнительное с Вашим экземпляром Beil



324783913_Beil(4)-3.thumb.JPG.6f7259b1bd9e2aa0606f589f41fc6cbe.JPG  2055703398_Beil(4)-30.thumb.jpg.8617fadbb82216df8bc56b4e115182a0.jpg









Изменено пользователем kaizer1981
Ссылка на комментарий
Поделиться на других сайтах

Как мне видится разница между нашими экземплярами в том, что вырезы под зацепы пожилины на моём сделаны ниже уровня верхнего края всада, т.е. горб на пожилине должен быть выше, чем у Вас. У Вас же пожилина будет в один уровень с вырезами под зацеп, даже ещё придётся срезать края - делать округлую поверхность на участке, который будет внутри всада.

А зацеп у нас одинаковый, разве что у Вашего экземпляра боле выпуклый, как это видно по более глубокой ямке.

Такое ощущение, что тут даже не разновидности зацепа, как на траншейниках, а вообще ручная подгонка под каждый топор - по крайней мере я не наблюдаю фабричности какой-то...

Даже сами вырезы - если присмотреться на последнее фото - сделаны не строго горизонтально, а как-бы под наклоном (по крайней мере, на моём это точно просматривается).

И это немцы, вот что удивительно. Нация технарей.

Интересно мнение Ваше и остальных участников темы по всему вышенаписанному

Ссылка на комментарий
Поделиться на других сайтах

4 часа назад, kaizer1981 сказал:

даже ещё придётся срезать края - делать округлую поверхность на участке, который будет внутри всада.

Так и у кирко топора так же в принципе.

4 часа назад, kaizer1981 сказал:

а вообще ручная подгонка под каждый топор - по крайней мере я не наблюдаю фабричности какой-то...

Перебрал не один кирко топор,  там тоже есть погрешности. Конечно при насаживании я подгоняю по месту, иначе на что похоже будет. А фабричность там была, никто на заводе/фабрике каждый вручную подгонять не будет, это сколько мороки. Ну есть где то зазорчик и фиг с ним, ведь не на стену вешать.

А относительно качества - так чем ближе к концу ПМВ, тем проще делалось. Это не винтовка или пулемет, стрелять из него не надо.

Ссылка на комментарий
Поделиться на других сайтах

  • 1 месяц спустя...

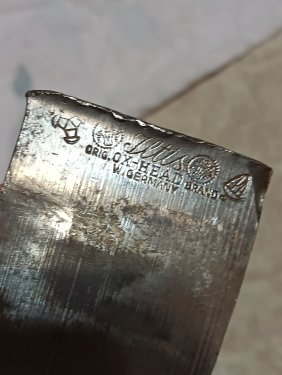

Однако клейма...



















Ну и патроны порадовали, покажут год эксплуатации. Еже не доставал)



Ссылка на комментарий
Поделиться на других сайтах

Добрый вечер. Приехали 2 немца. 37 и 40 года. Оба в родной геометрии. Оба с клеймом.




Ссылка на комментарий
Поделиться на других сайтах

Доброго всем. Рейнц? Малыш. Размер 110х65мм. Вход 30х15мм, выход 35х15мм. Вес 382 гр. С уважением, Алексей.








Ссылка на комментарий
Поделиться на других сайтах

34 минуты назад, sindrom сказал:

Доброго всем. Рейнц? Малыш. Размер 110х65мм. Вход 30х15мм, выход 35х15мм. Вес 382 гр. С уважением, Алексей.








Не претендую на истину, но как мне кажется данный топорик больше смахивает на производство Закарпатского арматурного завода. Но это моё мнение

Ссылка на комментарий
Поделиться на других сайтах

  • 3 недели спустя...

Господа, а вот такой вот немец Heiko 1958 года размер головы 17х 10 см., не уточен. Армия бундесвера, инвентаризационный номер.





Ссылка на комментарий
Поделиться на других сайтах

Спасибо за фото этих двух бундесверовцев.

Здесь чётко прослеживается следующая тенденция - как и с сапёрными ножницами:

вначале, после образования бундесвера в 1955 году - многие элементы снаряжения практически такие же как в вермахте,

а затем начинается постепенное, пусть даже и незначительное, изменение конструкции и геометрии.

Хотя в последнем посте при почти аналогичной голове рукоять уже изменена

Изменено пользователем kaizer1981
Ссылка на комментарий
Поделиться на других сайтах

  • 2 недели спустя...

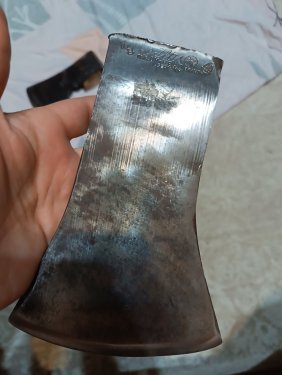

Подсобралась вот такая коллекция немцев.

Номинальный вес откова/общий вес/длина РК/высота головы/длина топорища

1. Bison, верхнегерценский тип, 800/1360/105/155/60

2. Helko, рейнский тип, 1000/1570/115/180/60

3. SHW Friedrichstal, баварский тип*, 1250/1680/140/210/70

4. Ochsenkopf, герценский тип, 1100/2030/120/200/70 - топор значительно тяжелее заявленных 1700 грамм

5. Smalcalda, берлинский тип, 1600/2470/115/220/80

6. Muller, австрияк за компанию, 1200/1790/150/200/70





Ссылка на комментарий
Поделиться на других сайтах

* С SHW баварским оказалось не всё так однозначно.

Заказывал по картинке вот такой:




А прислали малость другой:




И хотя на нём написано, что топор баварский, он очень, очень похож на тирольский тип.

Изменено пользователем Михлюта
Ссылка на комментарий
Поделиться на других сайтах

Приехал SHW одновременно с Мюллером и если смотреть на них одновременно, то похожи они друг на друга как близнецы. Текстура металла, слесарка спусков, заточка - всё одинаковое. И закралось у меня в голову стойкое подозрение, что этот SHW этот делал Мюллер на заказ (тем более, что такая модель у них тоже есть), а топор с картинки на сайте делался кем-то ещё (возможно Bison, если судить по вертикальным бороздам на щеках, но это только моё предположение).

У обоих топоров тонкий клин и позиционируются они для обрубки веток и для нетолстых деревьев. Вообще такую же форму, как у Мюллера, ещё и австрийский Штубай выпускает и вот подумалось: не является ли она просто упрощённой тирольсокй?





Справа - Helko, для сравнения.


Изменено пользователем Михлюта
Ссылка на комментарий
