Старые плоскогубцы

[Rashek]

4 минуты назад, Hwalev сказал:

Пока нет информации.

Ладно. Будем искать. Интересно же....

[Трофейщик]

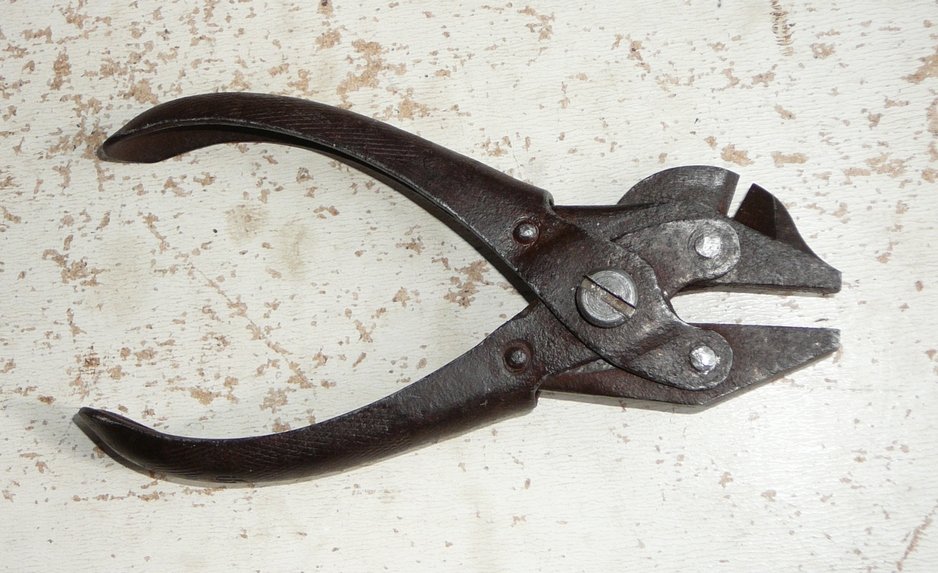

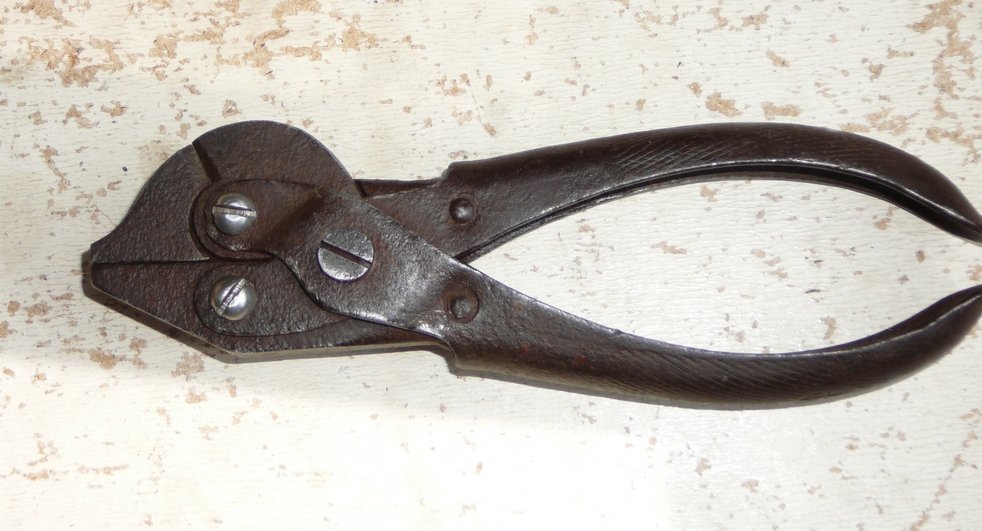

Достались интересные комбинированные плоскогубцы с необычным - "соквзным" соединением шарнира.

Иностранцы такое соединение порой называют "диагональным".

Среди отечественных плоскогубцев похожих не нашел.

[MIK]

Конструкция итересная. Лично я видел только медицинские зажимы с таким соединением.
Тут плюс в том, что соединене не так быстро разбалтывается.  Вот только не понятно, как протолкнули одну половинку в другую.
Есть австрийская фирма STUBAI которая делает  инструмент с таким соединением. Есть у них сайт. Надо искать старые каталоги, может их плскогубцы. Катинка - с их сайта.

[Трофейщик]

Ребят, спасибо за интерес к железячкам!

Конструкция, действительно необычна и интересна.

Разборка такой штуки категорически невозможна.



На данный момент в паутине мне попалось несколько экземпляров производителей инструмента именно с таким шарниром на период ПМВ, ВМВ:

NEUMANN & CO, Germany;

V.C & Co., Germany;

ACTUEL, Germany;

Rotator IES, Germany;

LINDSTROM FE AB, Sweden;

Arrow Brand, England



[Antir1224]

Английские скорее всего. Клейм на ручках не нашлось? Картинка с патентом к сожалению, только в таком разрешении.

Изменено 19 марта 2025 пользователем Antir1224

[Трофейщик]

19.03.2025 в 08:46, Antir1224 сказал:

Английские скорее всего. Клейм на ручках не нашлось? Картинка с патентом к сожалению, только в таком разрешении.

Антон, спасибо за подсказку!

У Вас не осталось пояснительных надписей к этому изображению?

Я смог прочитать "patent № 271043, 23.01.1883, J.H. DATIS" правильно увидел?

[Трофейщик]

Кстати, длина моих плоскогубцев составляет 205 мм, что равняется 8,07 дюйма.

У европейцев модно  обозначать инструмент номерами, соответствующими длине.

Но я восьмерки - не увидел.

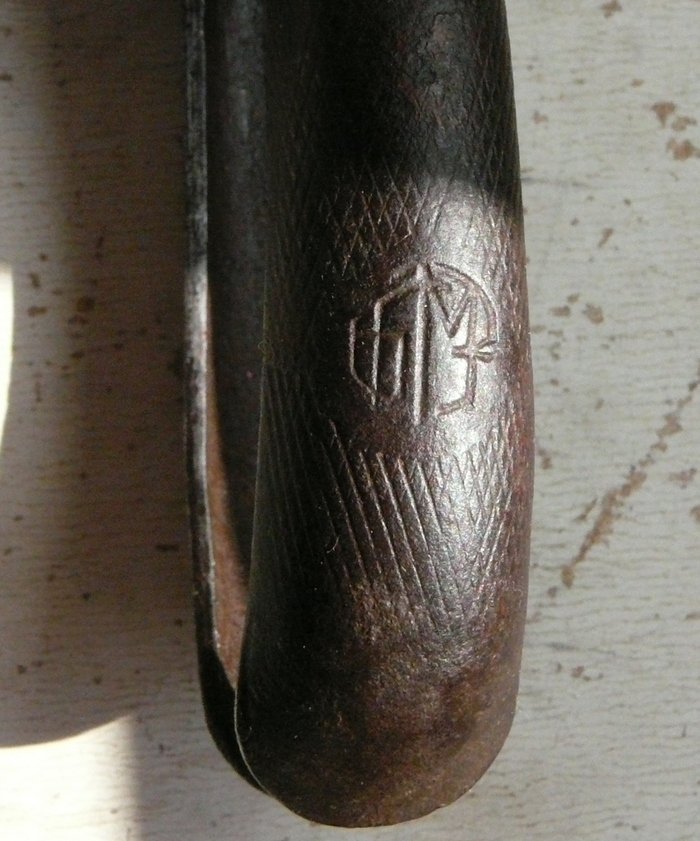

Клейма изготовителя - не могу разобрать (что-то в овале скорее всего).

Маркировки такие: "20..." (возможно "207") и "V" (возможно "Л" или "сердечко" - как посмотреть).

[Трофейщик]

Увидел очень похожие плоскогубцы (только с клеймом W.K) на странице 16 темы "Очарование старинного инструмента"

которые выложил Дмитрий ortaxe.

Жаль, что его крайнее посещение сайта было в октябре 2019 г.





[Hwalev]

Попались довоенные параллельные плоскогубцы из ЗИПа к пулемету Максим РККА в рабочем состоянии. Бокорезы тоже живые - старинные медные гибкие телефонные провода перекусывают. Завод по логотипу не определил.

[Hoff]

Это самые тузовые пассатижи, котрые у меня имеются. Полностью перекрывают весь спектр задач, удобные, сделаны с огромным запасом прочности. Нынче так уже не делают.
Два американца, 4 и 8 дюймов и одни англицкие. Картинки не передают ощущения, насколько эти пассатижи добротно и качественно изготовлены. Старая школа,одним словом.









Губки с продольными прорезями, для более уверенного удержания узких деталей.







Посмотрите на эти кусачки, это же просто шедевр технической мысли.





Клейма

[Трофейщик]

14.04.2025 в 18:45, Трофейщик сказал:

Увидел очень похожие плоскогубцы (только с клеймом W.K) на странице 16 темы "Очарование старинного инструмента"

которые выложил Дмитрий ortaxe.

Жаль, что его крайнее посещение сайта было в октябре 2019 г.

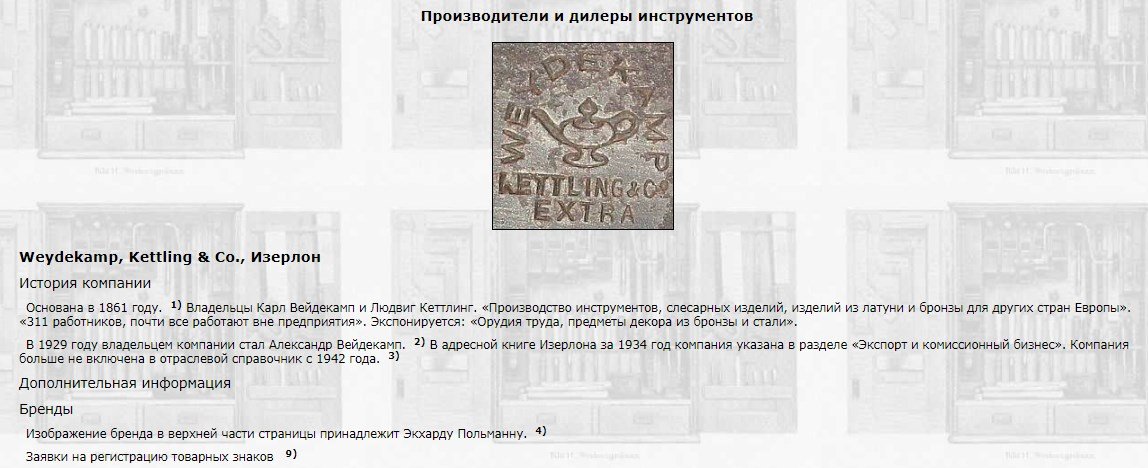

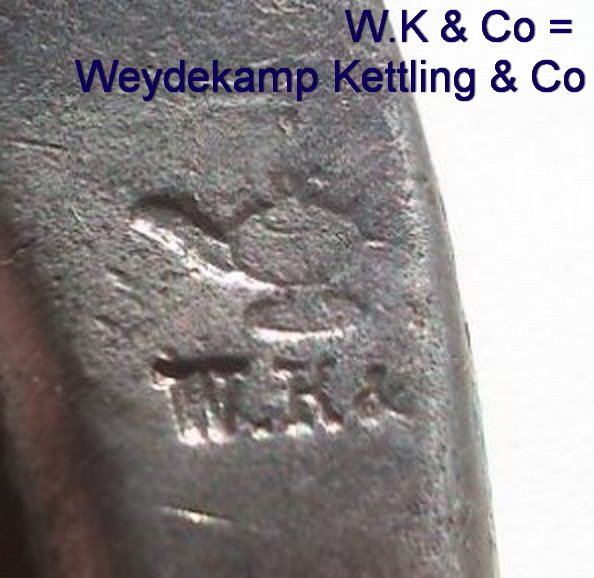

Кстати, нашлось кое-что по клейму W.K

W.K & Co = Weydekamp Kettling & Co, Германия



[Трофейщик]

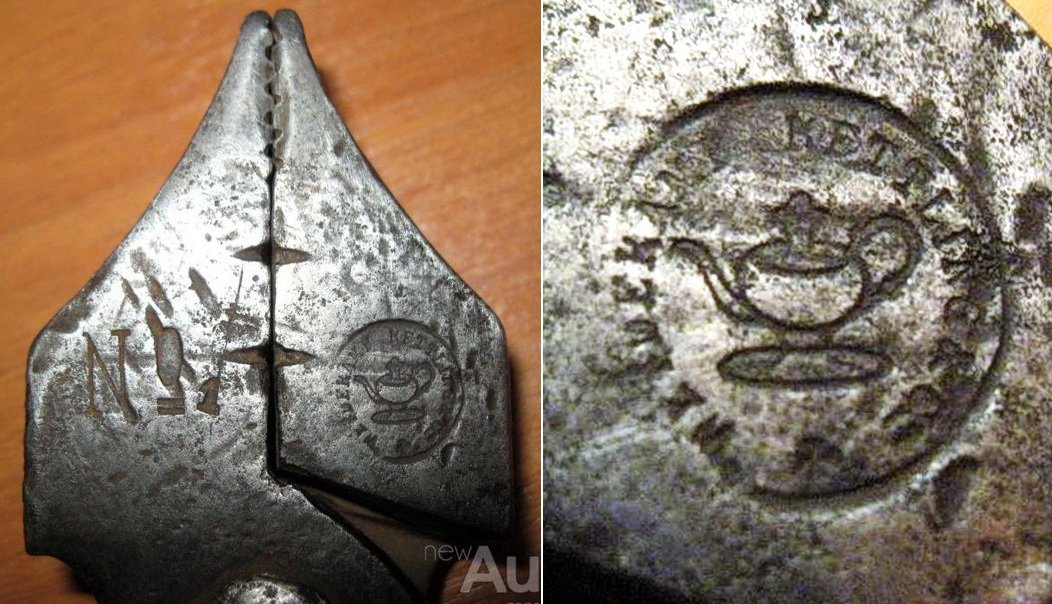

Попробовал сделать наложение клейма Weydekamp, Kettling & Co с затейливыми полуовальными элементами остатков клейма на моих плоскогубцах

(см. выше мои фото от 28 марта).

В разных ракурсах - совпадает.

Картинка в одном из них (не самая лучшая, учитывая двухмерное изображение клейма и объемный рельеф ручки инструмента).

[Трофейщик]

Случилась интересная история.

Как говорится - "пошёл на налима, а поймал Никодима!"

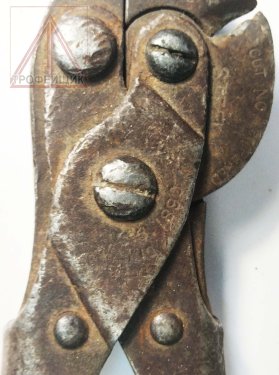

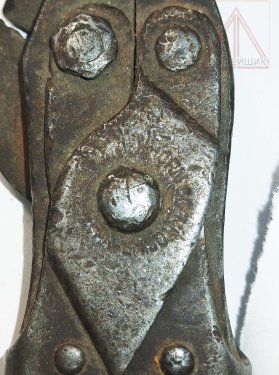

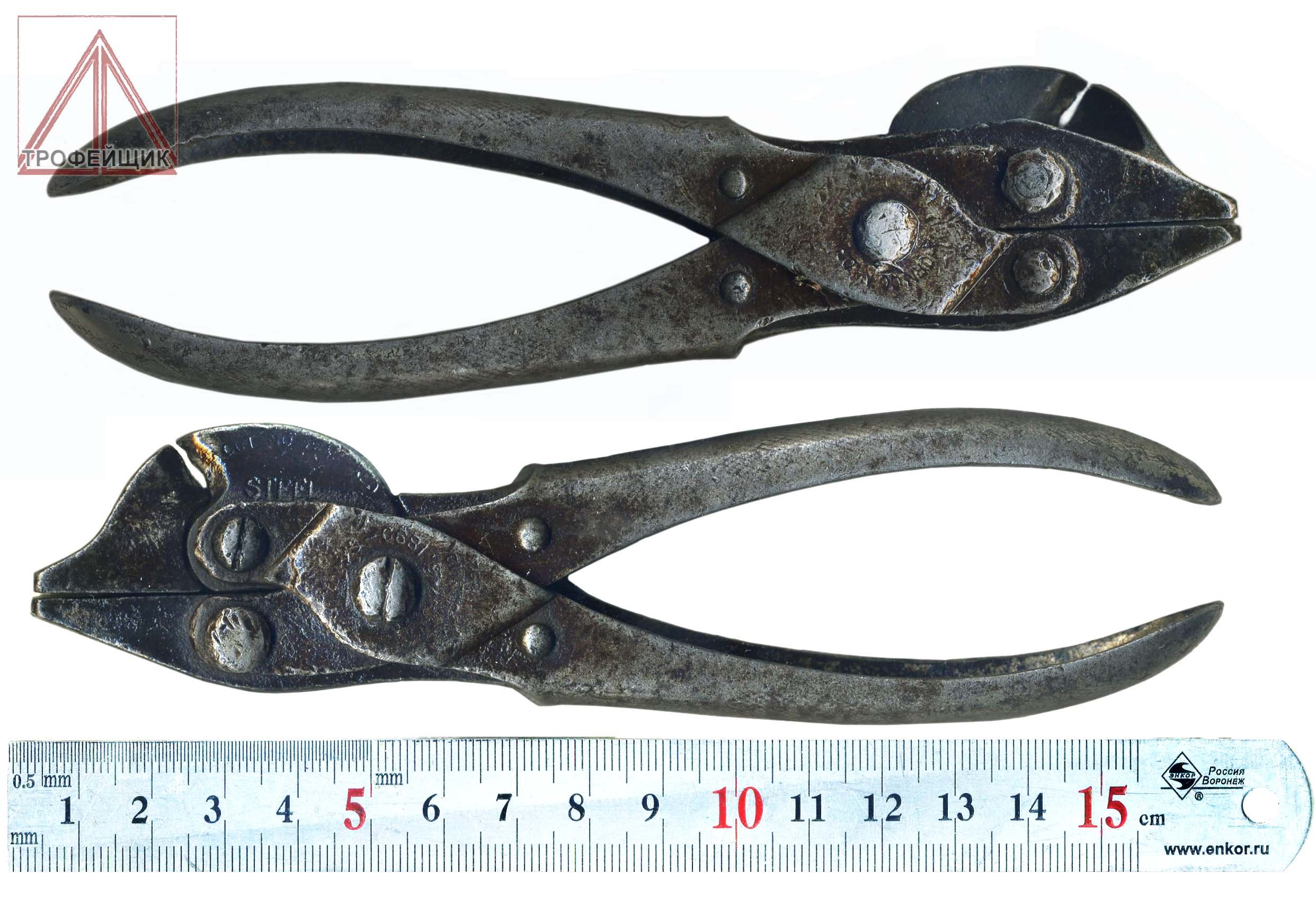

Приобрел старые ржавые плоскогубцы типа Максовских, а при отмывании их ацетоном оказалось,

что это Bernards Pliers first patent May 6 1890,  July 19 1892 (William Schollhorn Company).

[Трофейщик]

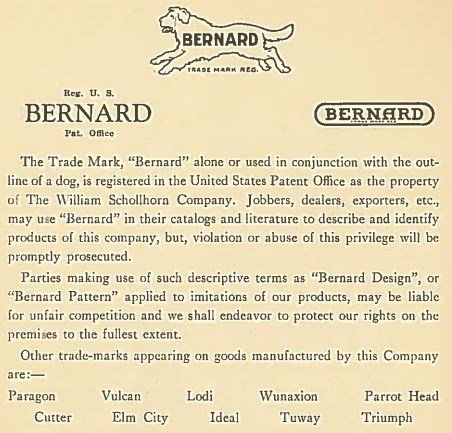

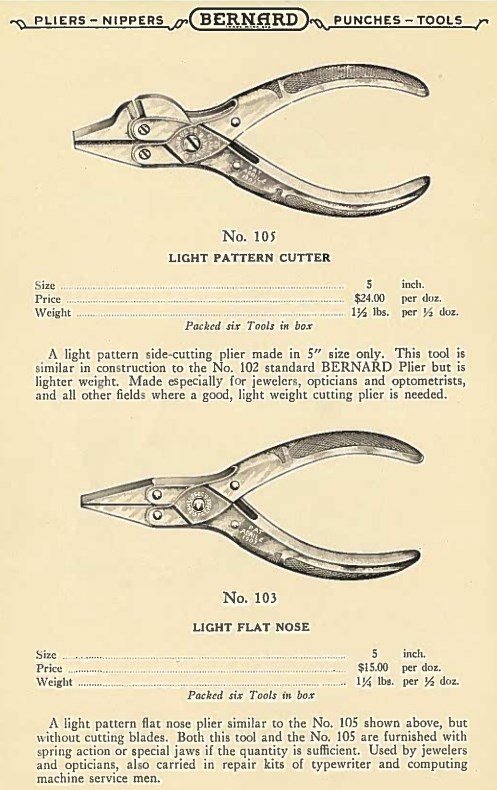

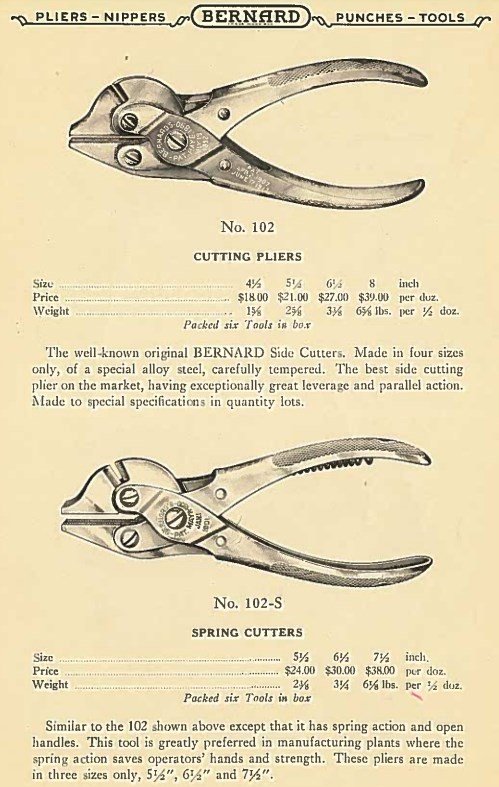

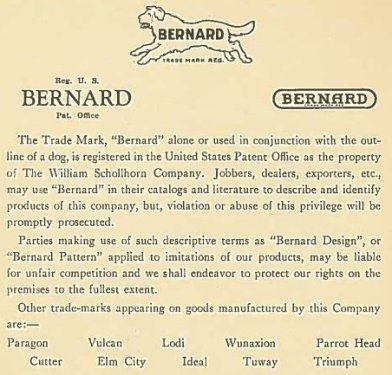

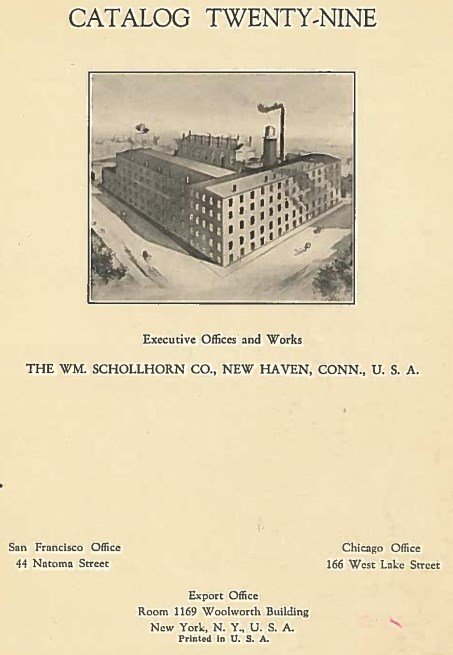

Немного по теме (Bernard Tools Catalog №29 (1919)):

[Трофейщик]

Патент №US 479113_July 19 1892, Bernards Pliers patent.

[Трофейщик]

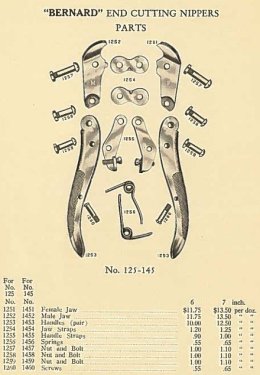

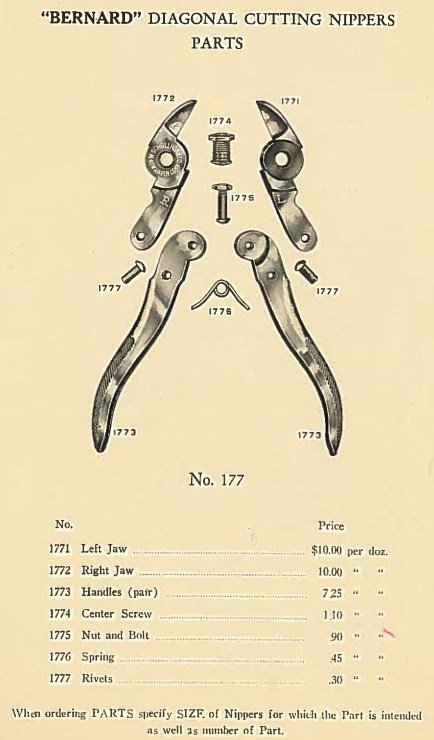

Немного конструктива по BERNARD-ам:

[Трофейщик]

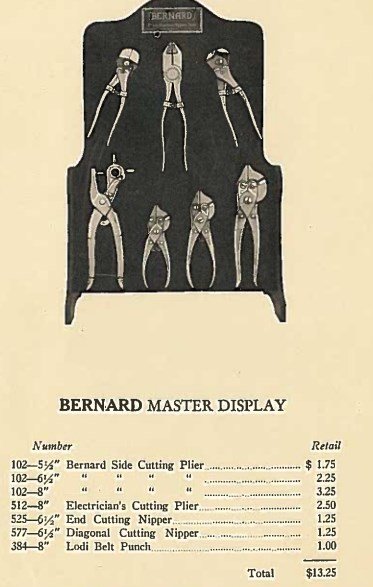

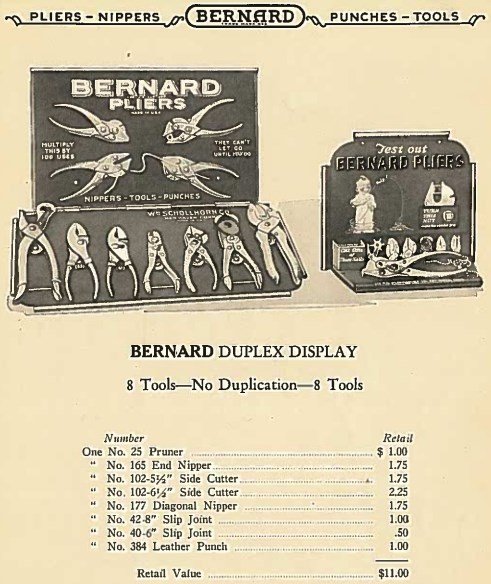

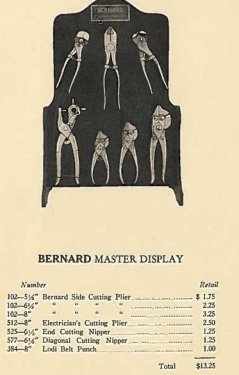

Немного рекламы 30-х годов, да простят меня модераторы ☺️

[Трофейщик]

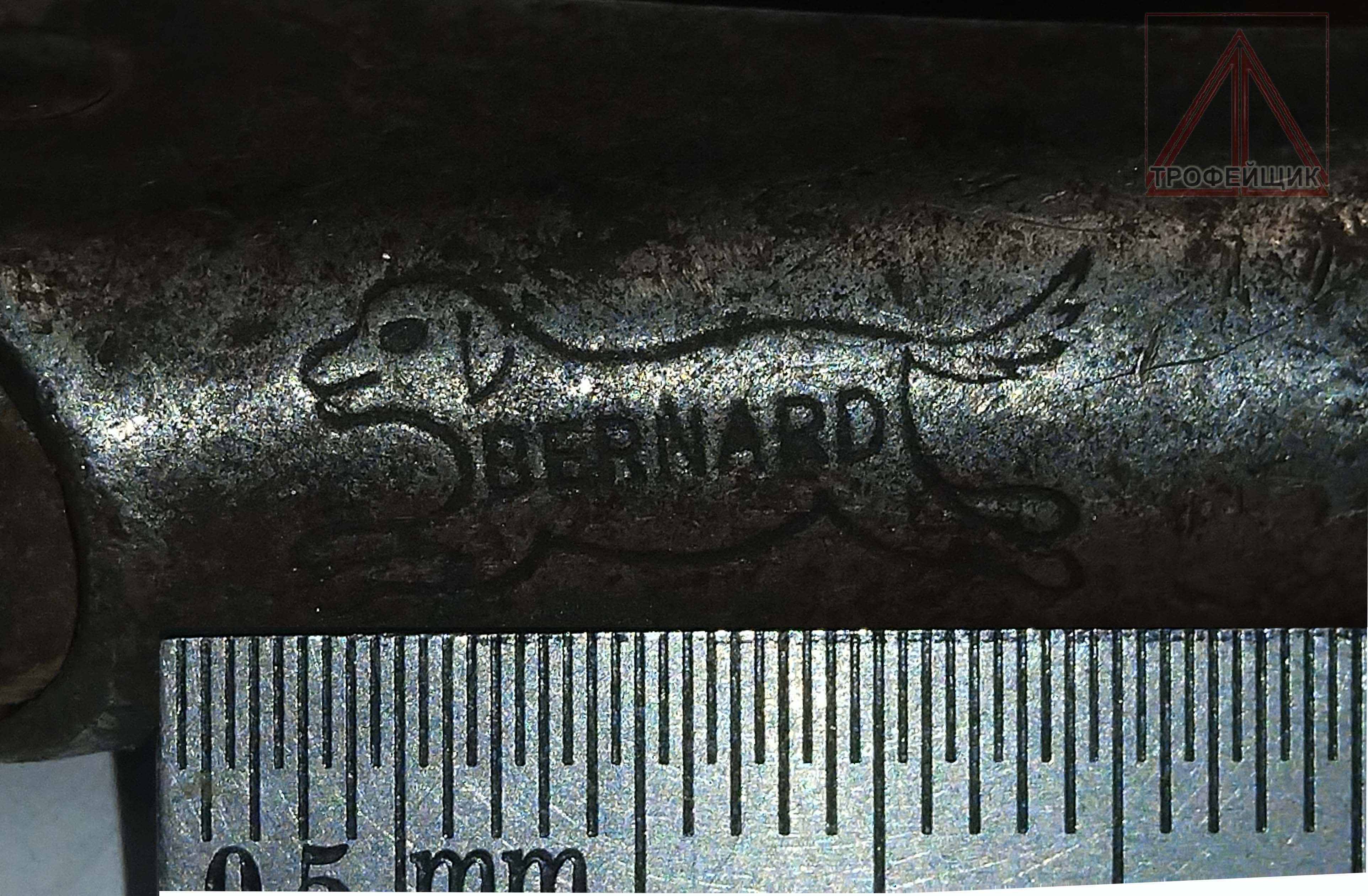

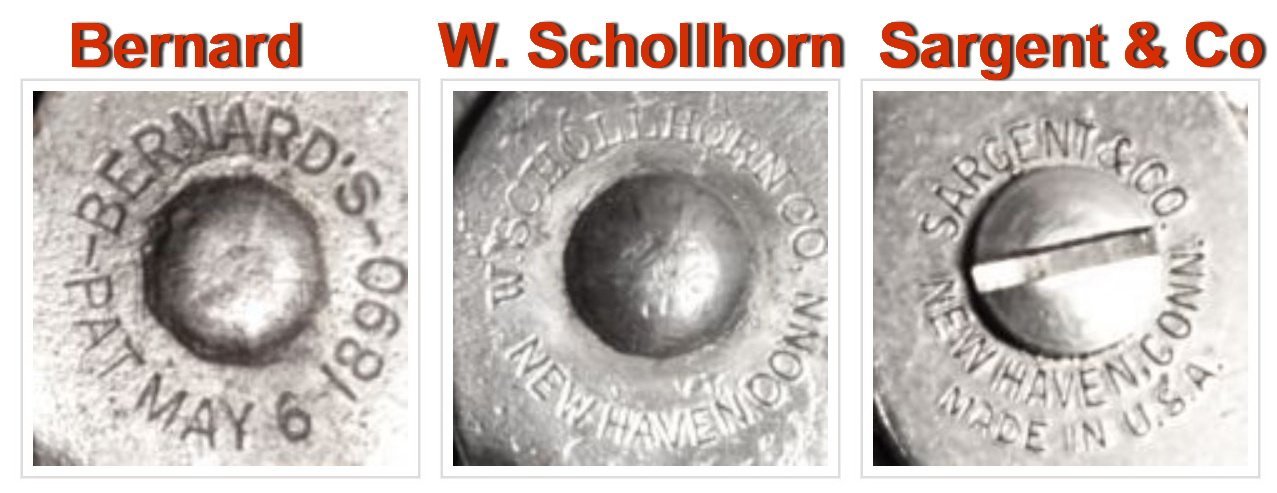

Клейма плоскогубцев  Bernard - W. Schollhorn - Sargent - попробуем разобраться в нагромождении букв и цифр в клеймах.
Плоскогубцы параллельного действия выпускались в различных размерах и конфигурациях,
при этом удачная (можно даже сказать - революционная) конструкция шарнирного соединения получила широкое распространение в других инструментах.

Коротко об истории, которая всегда ставит всё на свои места:
-1890 - Уильям А. Бернард (WILLIAM A. BERNARD), проживающий в Нью-Хейвене, округ Нью-Хейвен, штат Коннектикут, США (NEW HAVEN,
CONNECTICUT, USA) изобретает комбинированные шарнирные плоскогубцы параллельного действия  с резаками (патент от 6 мая 1890 года).
- 1892 - Бернард уступает права на производство местной компании Уильяма Сокхоллрна (WILLIAM SCHOLLHORN COMPANY,
NEW HAVEN, CONNECTICUT, USA) и становится её партнёром. При этом сохраняется торговая марка "BERNARD".
Заявка на патент изобретение подана 9 декабря 1891 г, патент №479,113 получен 19 июля 1892 года;
- 1948 - компания Sargent Manufacturing Company из того-же Коннектикута купила Schollhorn Co также сохранив торговую марку "BERNARD".
выпуск продукции осуществлялся как под своим имененм, таки под брендом "BERNARD";
- 1987 - компания Rostra Tools, имеющая широкую дистрибьюторскую сеть по всей территории США и Канады купила Sargent;
- 2015 - (по некоторым данным -  октябрь 2014) компания Oetiker, основана в 1942 году в Хоргене, Швейцария, Хансом Отикером, поглотина Rostra, сделав ее членом Oetiker Group.



Информацию собирал из множества источников, поэтому буду рад любым конструктивным уточнениям. С уважением ко всем, Трофейщик.


[Трофейщик]

Еще одни старые (пока не опознанные) плоскогубцы с интересными символами.





[Трофейщик]

Алфавит хищника отпадает.







Надо иероглифы распознавать.

[Трофейщик]

Попались плоскогубцы параллельного действия с клеймом"ДТВК ТАГАНЧА".

Размеры - 171 х 50 х 18,5 мм.

ДТВК (Детская Трудовая Воспитательная Колония) ТАГАНЧА - это историческое название исправительной колонии для несовершеннолетних, расположенной в селе Таганча Каневского района Черкасской области (ранее Киевской) УССР, действующей примерно в 1930-х и 1980-х годах.
На сегодняшний день это место ассоциируется с пенитенциарным учреждением, функционирующим на Украине, хотя его статус и название могли изменяться со временем.
Так, например, наиболее часто в сети попадаются шарнирно-губцевые инструменты с клеймом "ТК-4 ТАГАНЧА" или упоминания об "ИТК-68".
Сейчас множество ресурсов закрыто, но уверен, что общими усилиями мы разберемся с этой "ТАГАНЧОЙ".
