Теория по заточке + опыты

[Yarmish]

Немного хочу структурировать ключевые моменты по теории в заточке.

Надеюсь, это будет интересно и полезно.

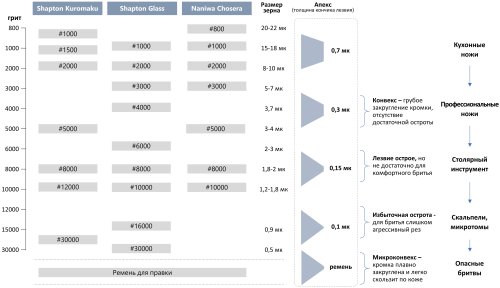

Далее описаны ключевые подходы к заточке и физика процесса (на основе экспериментов с заточкой опасной бритвы на камнях Shapton Glass 2k-16k):



- Камни 1k-4k формируют геометрию кромки, но оставляют апекс (кончик лезвия) толстым (0.3-0.7 мкм) и шероховатым.



- Shapton 8k уменьшает толщину апекса до ~0.15 мкм, полирует царапины, но бритье остается жестким.



- Shapton 16k (зерно 0.92 мкм) доводит апекс до 0.1 мкм, обеспечивая безупречный рез волоса на весу.



! Камни выше 8k не меняют угол заточки, а лишь утончают кончик кромки, удаляя микроскопические дефекты.



! Финиш на 16k без последующей правки на ремне делает кромку хрупкой и избыточно острой для кожи.



Ключ к комфортному бритью - микроконвекс: легкое закругление кончика кромки, формируемое пастой на ремне.



Более детально + интересные фото от Тодда Симпсона (Todd Simpson) с приближением 5000х-10000х по ссылке:







[hungryforester]

Ссылку убрал, пиар каналов забесплатно не бывает, да и нового там ничего нет.



Физика будет? Или только плохой перевод с непонятного? Камни меняют угол заточки, вот это вот все.
