Chug-in

Вадим! Спасибо! если не сложно нарисуйте простой эскиз и фотку выложите! плиз....

http://kakbritva.ru/product/ctanok-gran-1-1/ https://www.avito.ru/sevastopol/ohota_i_rybalka/prodam_tochilku_dlya_nozhey_s_povorotnym_mehanizmom_1268125580

ОК..плиз позвонить +7 922 20 555 16..................................

Вообще-то уже давно ломаю голову, как поставить на точилку что-то электрическое. -....Механизм щеток лобового стекла автомобиля.... поворот 180 град. но думаю люфты все обнулят..Чтоб оно таскало камни, или вращающимся диском... -...Механизм щеток лобового стекла автомобиля, плюс обрезать камень и добавить моторчик шаговый сверху....Но простого решения не нашел, а непростое - некрасиво. Покажите некрасивое!!...

Ефим, пробовал...взял уже два линейных основания, подшипники на переворот поставил, пружину мощную с регулировковкой усилия...вал на 20мм...ну не айс в итоге.. Вам шашечки или ехать? Легким движением делаем переворот..клац..клац...про обдирку и идеальное соответствие углов и горизонталей забываем!.. Вывод: Быстро и по простому устраивает.. серьезно и профессионально..только жесткая фиксация, без подшипников и пружин..ну это мое мнение.. а поднятая тема архи актуальна и возможно не имеет решения с "кондачка"...

Виктор! Доброго времени! Не окончательно..буду фантазировать дальше.. Шток из немагнитного материала... обычный шток! сборка аксиальная!! в народе называют "магнитный замок" магнитная составляющая практически не расползается..а если еще и использовать пластиковые линейные подшипники.. Угломер..так..это.. конечно..ни фига не получается..согласен..жду..может бред какой в голову придет.. Поворотник в таком исполнении мне самому не понравился. просто решил попробовать... Дальше буду пробовать всячину ....

Игорь >тренажер для развития мышц> мизинчиком можно парковать и точить..вот Вам и вжик.. У линейного подшипника, как я уже говорил есть люфт..и на РК (в вертикальной плоскости) он составляет несколько мм.. вот и свобода....

Сергей, Шток удлинять, это покупать новый вал, мне проще отверстие новое просверлить...хотя Вы правы... Шарик простой за 25 руб кованный катанный сталь простецкая, просто его слегка шлифанул, а подшипник просверлить нужен токарный или сверлильный станок и перьевое сверло по стеклу, ну и отпустить его горелкой желательно. Можно супер дрелью, но цена вопроса сразу все губит, токари неохотно за это геморой возьмутся, долго и муторно его сверлить.. Лазерная указка красная и маломощная, очков не понадобится, пятнышко примерно 2мм..но я это хочу попробовать чисто в академическом аспекте, там другая проблема более сложная, кромка лезвия на разных ножах, должна находится на одинаковом расстояние от стойки. Эскизик набросал, извиняюсь за качество, в редакторе грамотно нарисовать скорее всего никогда не соберусь. Перевотротные губки возьму китайские с али, сегодня заказал, вот ссылка https://www.aliexpress.com/snapshot/0.html?spm=a2g0s.9042647.6.2.4bea33edivCELo&orderId=705226497400586&productId=32821647472

Вот видео:

Доброго времени! пока эксперименты... где что добавить или отрезать усилить или ослабить..буду дорабатывать..а в принципе уже нормально работает.. Точность клинка после переворота кубиком 0,0 0,01 редко 0,2, визуально лазером в линию.. угломером НУРИ-М не читается расхождение. Расстояние от вертикальной стойки до оси переворота 11,5 см , но 2 см камня не работают, буду на эти 2 см это расстояние уменьшать. Как\чем фиксируется зажим от поворота..снизу стоит стопор и зажимные губки на него упираются-при перевороте одинаковое положение, есть у шарнира гайка, ее всегда можно подкрутить и отрегулировать усилие, в теории изменение геометрии должно быть нулевым, но качество изготовления, допуски и посадки, резьбовые элементы... вот и получается небольшое отклонение.. Диапазон углов заточки.. в данном изделии минимальный примерно 12,5..можно скосить дополнительно зажимы примерно до минималки в 10, менее не вижу смысла, мксималька любая.. Парковка.. не нужна, шток с бланком свободно отодвигаем в любое положение и он там так и находится, заявленная сила прижима неодимовой аксиальной сборки 15 кг. Может проще видосик снять?

Вот фото...

Привет! Какую точность видно?

Доброго времени! Нашел время..шарик металлический притиркой в ложе подготовил.. и ... ау.. хоть кто-то заинтересовался, или я на портале зря место занимаю?

Доброго времени! Идея..хм..сложно и не красиво..ну я так думаю.. Вот новую задумал.. РодЭнда не будет и классической рамки на подшипниках не будет. поворотное устройство по простому и по другому сделаю. Для интриги фото:

Доброго времени! То, что используется сфера в зажиме губок..думаю однозначно верное решение.! На коленку по быстрому..сорри за качество..вот;

>нужно под каждый нож калибровать твои зажимы< Не нужно!!!, настраивается общая геометрия один раз и потом все четко работает...

Виктор, доброго времени! Коротко отвечу, если непонятно, тогда развернуто и с видео и схемами можно сделать, но не будет ли это лишним? >в чем ты видишь плюсы подобного шарнирного узла для штока< Пока это эксперименты.. Нет трения во втулке скольжения. отсутствует звук (скрип) металла о металл, можно использовать шток квадратного сечения, использовать шток любого диаметра не меняя конструкцию, практически нет износа конструкции. >почему из конструкции зажимов убрал штифты?< в моих зажимах никогда штифтов не было, или я не так понял вопрос... >Про регулировочный винт уже не однократно писалось< В двух словах, что писалось?.. я тут тоже как-то написал и обращал внимание на недостаток общего подхода к одному регулировочному (стяжному) винту. >Это не лучшее решение доработать конструкцию зажима Ефима Семеновича< Да я просто экспериментирую, и мы все посмотрим и может посмеемся над результатами. >Да и подскажи у тебя зенковки в губках сферические или конические?< СФЕРА D12мм, отверстия под винт М5 диаметром 7мм. Сферу делаю с помощью сферической бор-фрезы d12мм >интересует твой опыт с ультразвуковым генератором< Нет пока никакого опыта, жаба душит покупать нормальный генератор и излучатели (6000 +2000+2000 руб.у меня самодельная точилка гораздо дешевле стоит) . А использовать простейший генератор (тумана, мойки, таблетка-стиралка) думаю результата не будет. А видео меня поразило, когда в УЗ моке фольга в воде просто разваливается...

Толщина пружины 0,5 мм. Набор из трех шт. на сторону. Ширина пружины 40 мм. Делались из шпателей шириной 40 мм.

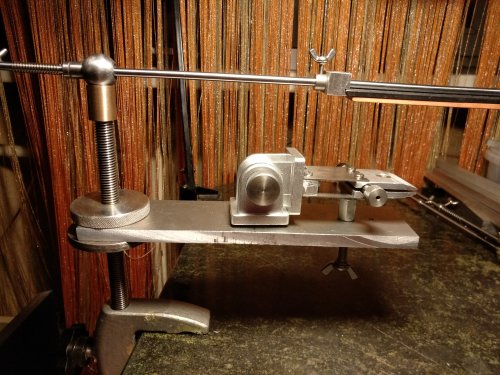

Доброго времени! Вот сделал приспособление для поворота (для больших ножей) переворот 3-4 секунды. Углы и горизонталь держит отменно! Фару конечно не приделаю, а подсветку..у меня просто настольная лампа рядом, вот и нет необходимости. А для прикола скоро покажу угломер на базе лазерной указки. Хочется поэкспериментировать с ультразвуком, но жаба душит покупать генератор с регулировкой частот и мощностью..может как-нибудь сподоблюсь..

Привет всем! Посмеяться!

Доброго времени! Конечно кубик рулит.. а если взять недорогой смартфон (видел в салоне одного оператора за 1900 руб.), приклеить магнит..вот и аналог кубика!? Кстати по цене примерно одинаково, а экранчик поболее.. Ваше мнение? Ну и механику я попробовал...зараза..качества исполнения у меня не хватает..и.... похоже не буду больше экспериментировать с этим.. Ну и пр углы и угломеры чутка высказался: https://www.youtube.com/watch?v=qGJyuvA3M3A&amp;feature=youtu.be

Доброго времени Всем! Приплыл...тупик.. попробовал сделать (планирою) механический "он лайн угломер.. меня терзают смутные сомнения

Внешне красиво ..и опять..качество исполнения должно быть очень четким, пружина достаточно жесткой, чтоб избежать люфтов, размеры просчитать,..будут поболее...типа такого пытался сделать..мне не хватило качества! Заказывать на производство..дорого! Мысль верная, но дорого!!

это уже ..надо..прецизионное качество..дорого...

а как фиксировать? Сделаю просто ..примерно так: или так: https://ru.aliexpress.com/item/Knife-Sharpener-parts-3-seconds-Reversal-Knife-Clip/32821647472.html?af=10546&amp;cv=13198268&amp;cn=41pnh2e77hxdoq0nsvmq9gvdolgl3zh6&amp;dp=v5_41pnh2e77hxdoq0nsvmq9gvdolgl3zh6&amp;tmLog=onelink_blank&amp;af=10546&amp;cv=13198268&amp;cn=41pnh2e77hxdoq0nsvmq9gvdolgl3zh6&amp;dp=v5_41pnh2e77hxdoq0nsvmq9gvdolgl3zh6&amp;afref=https%3A%2F%2Fwww.youtube.com&amp;aff_platform=default&amp;cpt=1551081823335&amp;sk=ccfBY4yg&amp;aff_trace_key=de77bb86e8c34566a7876183d811bd7c-1551081823335-09840-ccfBY4yg&amp;terminal_id=b6a683d2993c45178c3e41b8828f9687
