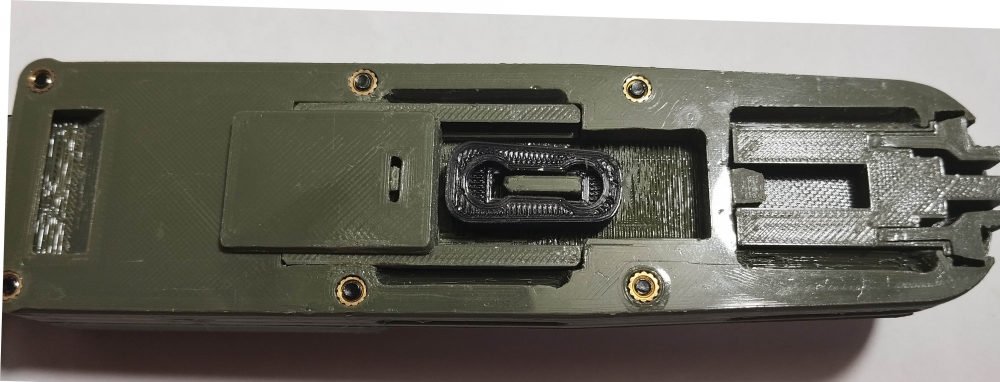

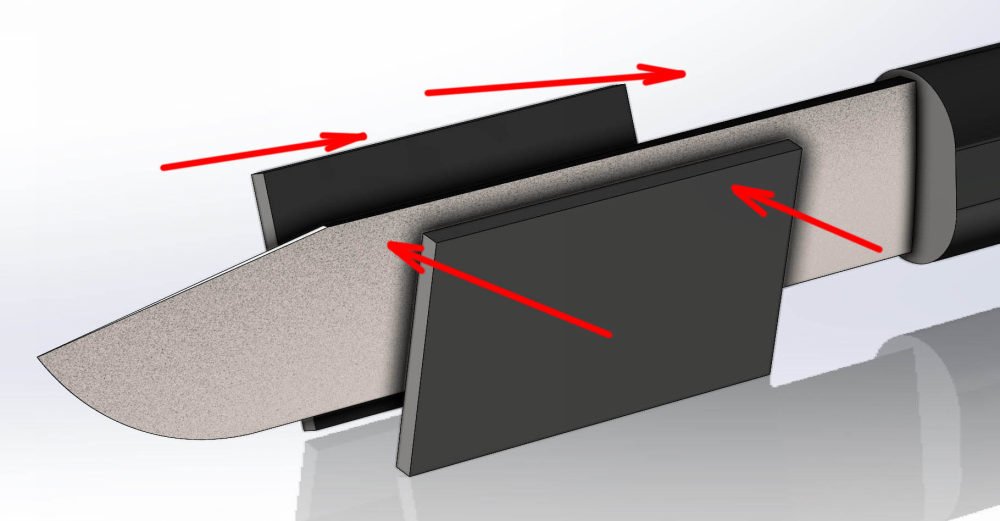

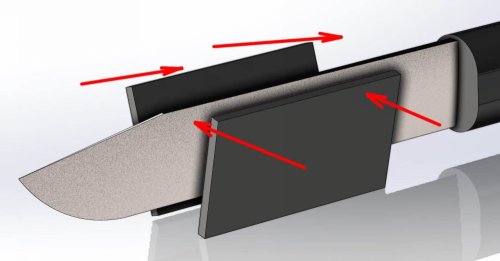

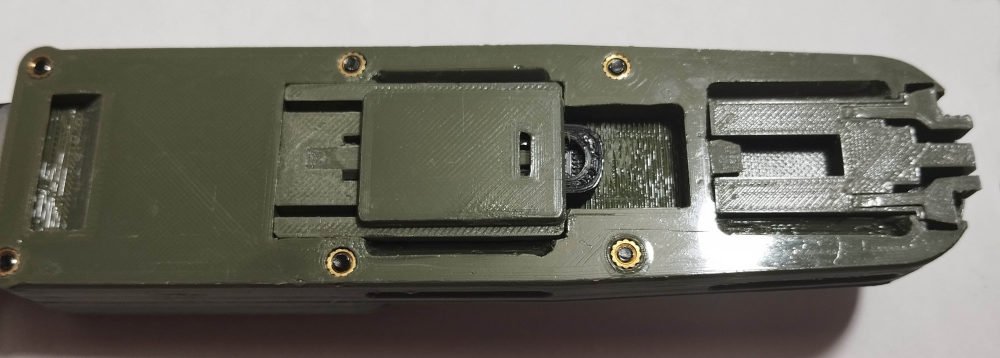

Вижу, что мои посты таки нашли отклик. В таком случае я продолжу. Последний представленный мной вариант ножен является относительно сложным техническим изделием. В нем присутствуют 4 цилиндрические пружины сжатия, 3 стальные оси, не менее 10 печатных пластиковых деталей и примерно столько же винтов с гайками. Все это предназначено для того, чтобы обеспечить одну важную, на мой взгляд, особенность: нож вставляется в ножны любой стороной клинка, хочешь РК вправо, а хочешь - влево. В данном контексте нож можно использовать как правой рукой, так и левой. Я изготовил несколько ножен, используя эту конструкцию и, откровенно говоря, устал. Захотелось чего-нибудь попроще. Попроще, это подпружиненный зуб, цепляющийся за нож и не дающий тому выскочить из ножен, как это сделано вот здесь, например: Рассматривая этот вариант, я пришел к выводу, что необходимо так или иначе дорабатывать рукоять ножа путем прорезывания в ней отверстий для зуба-зацепа. Это либо ручная работа бор-машинкой, которая простым Васей аккуратно выполнена быть не может в принципе, либо фрезерование, для чего нужен станок, которого у меня нет и который даже поставить в моей квартире некуда. Решение было найдено и заключалось оно в том, чтобы заменить резиновую заводскую рукоять на 3Д-печатную. Попутно нарисовались и другие очень полезные фишки. Это возможность замены рукояти на другую - иного цвета, иной формы, иного размера, из иного материала: Возможность быстрой замены рукояти без применения инструмента: Возможность изменения типа крепления рукояти: Возможность быстрой замены больстера: Естественно, были модернизированы ножны: из них была выкинута механика, число пружин сократилось до одной, уменьшены габариты. Не обошлось и без ошибок: был выброшен предохранитель фиксации ножа. Это было сделано для упрощения конструкции, но, как оказалось, в отсутствие предохранителя нож можно вырвать из ножен сильным, резким движением. На фотографиях хорошо видно место, где был предохранитель, который я банально сточил рашпилем. Эту ошибку я в дальнейшем устраню без проблем, допечатав и приклеив предохранитель на прежнее место. Тот самый зуб-зацеп, фиксирующий нож в ножнах: Пока что всё.
-

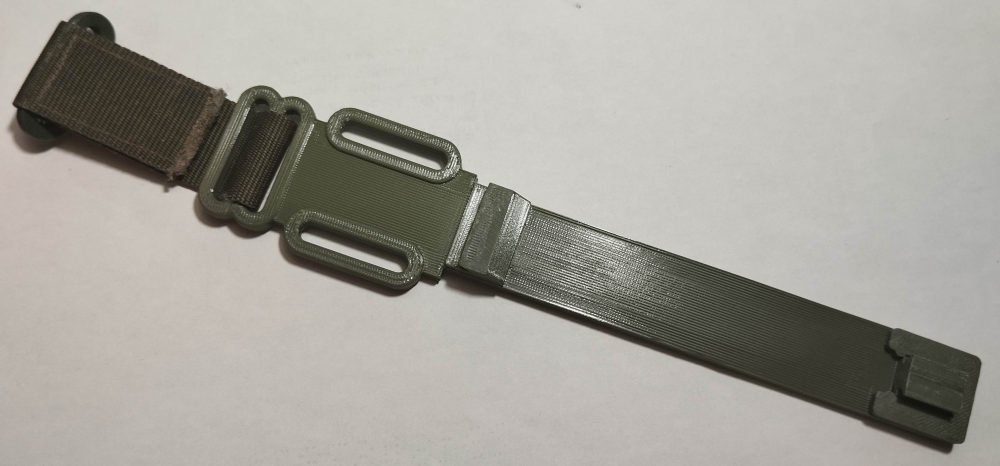

Спасибо за оценку! Я беру иногда этот нож с собой в поля. Правда, это бывает редко. Ножны работают безупречно, но крепление на MOLLE надо бы переделать. Оно рабочее, но пока зацепишь нож на разгрузку, или рюкзак - слегка офигеешь 3 раза. Не быстро это. А хочется, чтобы ОЧЕНЬ быстро. Как сделать - знаю, но времени на это нет, поскольку есть другие интересные мне проекты. Мастерское нет как таковой, есть квартира, комп и 3Д-принтер. Можно изготовить и поаккуратнее. Отверстие для слива присутствует.
-
Да вообще без проблем. Если это форум по изучению русского языка, то мне здесь делать нечего. Я свой русский выучил еще тогда, когда иные учились не писать в штанишки.
-
Ну очень красивая рукоятка! (мелитовская)
-

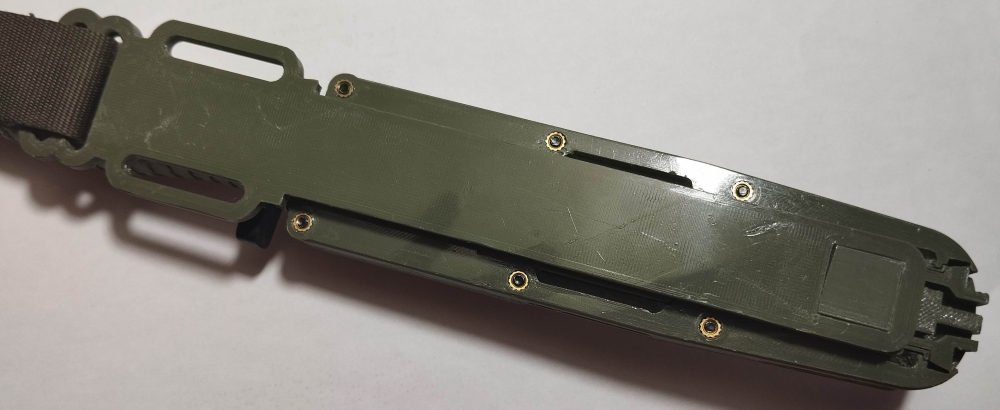

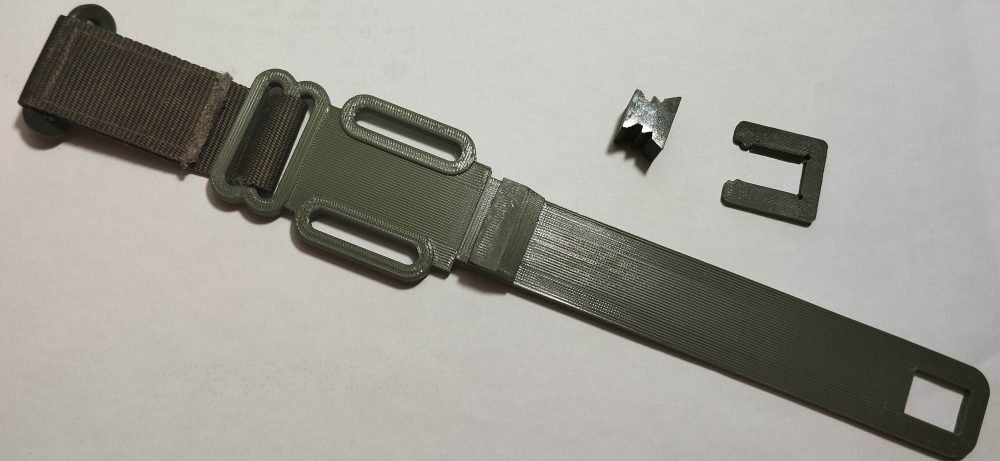

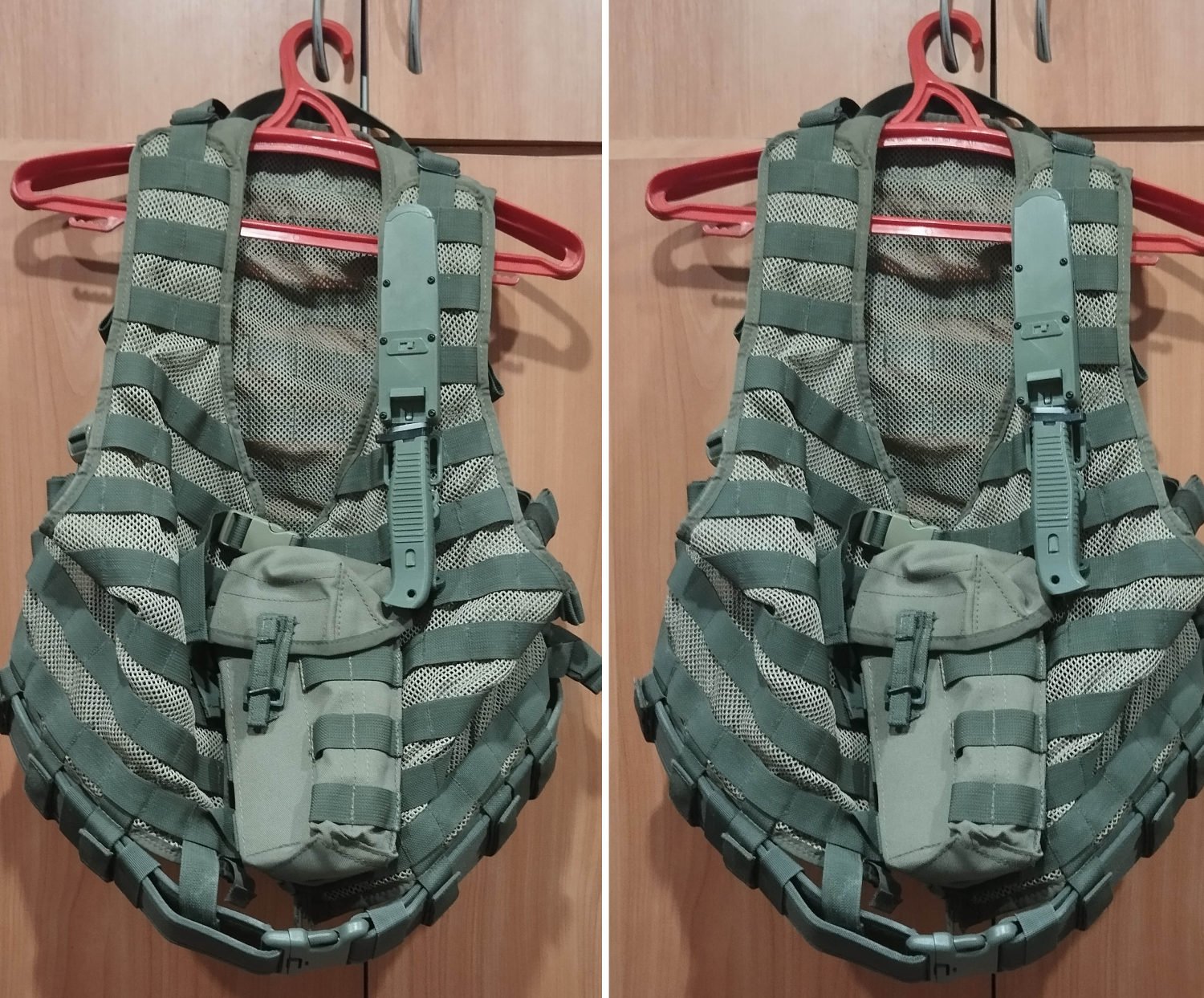

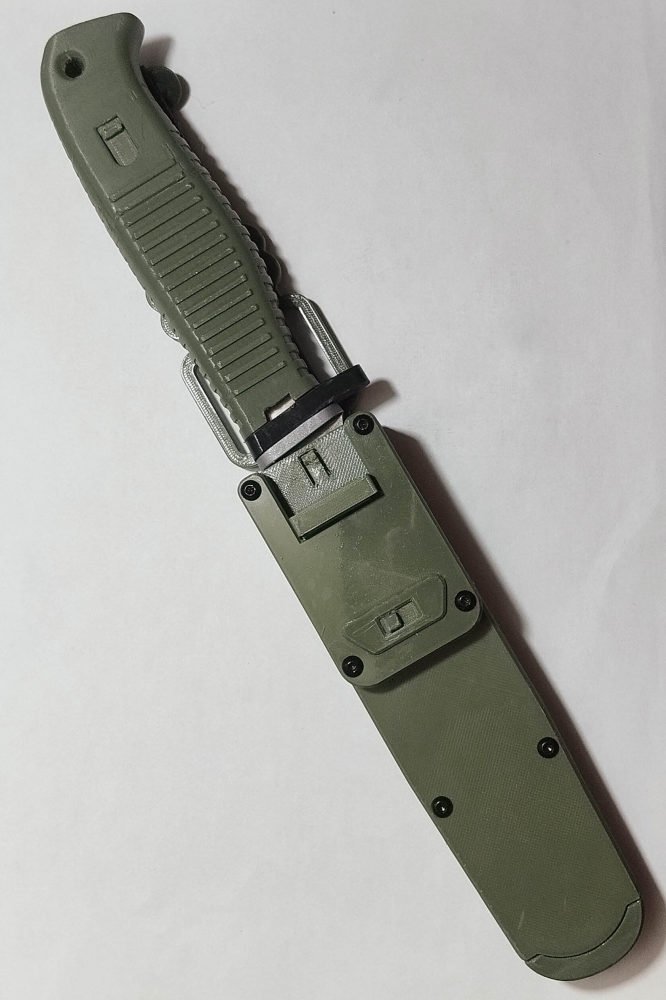

Мда... Так никто ничего мне и не подсказал. Пришлось думать самому. Тот же НР-09, но с другой рукоятью, в ножнах с автоматической фиксацией и предохранителем от случайного извлечения. Свободный подвес, короткий подвес, сколь угодно длинный подвес, горизонтальный подвес, быстрый подвес на систему MOLLE:
-

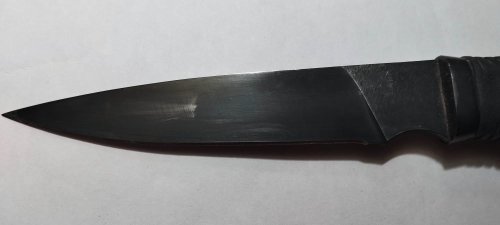

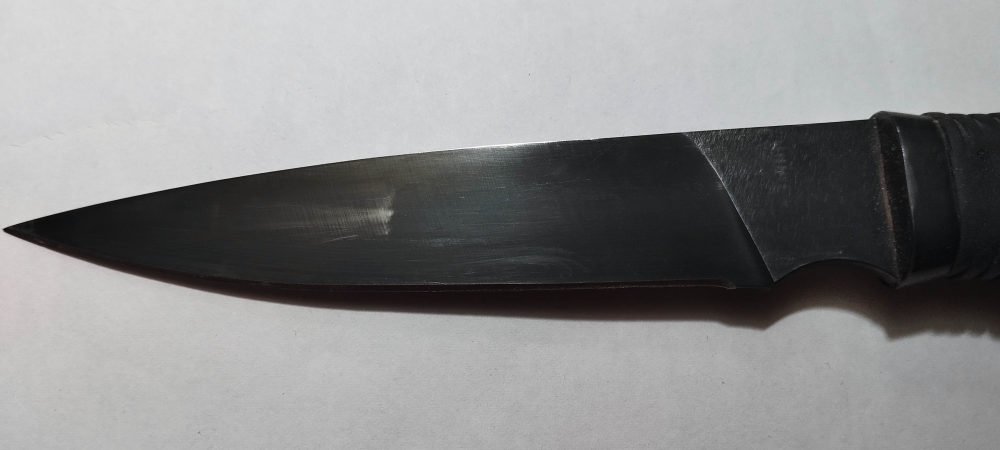

Приветствую, Вас, коллеги! Недавно я приобрел очередную версию своего любимого ножа от "Мелиты", НР-09. Ножны в комплекте, добротные, очень качественные, нож погружается в них до середины рукояти и сидит в них за счет трения между кожей ножен и резиной рукояти. Потаскал я этот нож малость "на кармане". Пришел к выводу, что ножны хороши, но надо бы что-то более универсальное. Хочется иметь ножны непромокаемые, жесткие, с возможностью крепления на MOLLE, с возможностью разных вариантов подвеса на ремне. Стал думать, что я могу сделать. Рассмотрев нож со всех ракурсов, я обратил внимание на следующие моменты: на рукояти ножа нет развитых упоров для пальцев, или каких либо углублений от 5х5 мм и более в районе больстера; в основании клинка, сразу за больстером, имеется пологий полукруглый вырез глубиной около 3 мм и длиной около 30 мм, своеобразная "дулька"; в основании клинка, за больстером, имеется плоско-параллельная площадка равная толщиной толщине обуха клика, трапеция в плане, примерно 23х23 мм, на этой площадке нанесена лазерная гравировка "Мелиты". Были сделаны соответствующие выводы: создание простого механического зацепа между ножнами и ножом невозможно без доработки рукояти, потребуется делать вырезы между больстером и рукоятью, чего не получится сделать аккуратно, да и делать не хочется до крайности. Фиксация клинка в районе носка обязательна, чтобы нож не гремел в ножнах; введение стопора ножен в "дульку" клинка. Ввиду большого радиуса кривизны "дульки" есть шанс возникновения сильного люфта ножа в ножнах вверх-вниз, а может и нет - зависит от конструкции. Фиксация клинка в районе носка также обязательна. Еще один нюанс: нож в ножнах будет фиксироваться только в одном единственном положении; обжатие клинка ножнами в районе площадки с логотипом позволит вставлять нож в ножны в одном из двух положений, а также предохраняет клинок от болтания в ножнах; обжатие клинка ножнами в районе спусков ближе к середине длины клинка, было бы наиболее предпочтительным, но несколько сложнее конструктивно, и опять же ограничивает положения ножа одним единственным. Я выбрал для конструирования и изготовления 3-й вариант. Из подходящих инструментов и материалов у меня есть комп, 3-Д принтер Ulti Steel, пруток PET-G защитного цвета, пруток SBS. Из PET-G я сделал ножны, из SBS - фрикционные накладки. Рабочий вариант ножен получился таким, думаю, из фотографий все будет ясно: Прошу не обращать внимания на "ржавчину" на болтах и клинке, я просто не исправил баланс белого при обработке фотографий, либо солнце подсвечивало сбоку. Уши на ножнах длинной в 30 мм, между ушами - 25 мм, что позволяет крепить ножны на MOLLE. Подвес я спроектировал, но не изготовил, т.к. не все еще мне ясно с ножнами, но планирую, что подвес будет достаточно универсальным и позволит крепить ножны везде, кроме бедра. Для крепления на бедре потребуются некоторые дополнительные элементы. Нож вставляется в ножны до упора любой стороной вверх/вниз (вправо/влево, к себе/от себя), после чего поворотом рычага к рукояти фиксируется в ножнах. Клинок в ножнах не бренчит. Фрикционы удерживают клинок при приложении к рукояти усилия на извлечение в 3 кг., динамическую нагрузку в виде рывков за рукоять держит также в 3 кг. Большего разновеса у меня под рукой не оказалось. В то же время нож можно вырвать из ножен одним сильным рывком, килограмм в 5, по ощущениям. Т.е. нож свободно можно переносить на разгрузке рукоятью вниз без дополнительной фиксации ремешком вокруг рукояти, если темляк не зацепится за запор люка, нож останется в ножнах )) Нож свободно извлекается из ножен после поворота рычага до упора в направлении от рукояти: Что для меня неясно во всем этом, что я наворотил: насколько приемлема ручная фиксация ножа? Конечно, хотелось бы, чтобы нож фиксировался автоматом, но у меня нет никаких идей по этому поводу. Может быть, кто-нибудь подскажет хорошую рабочую схему не от Колд Стила, или Кизляра; как должен быть расположен рычаг фиксатора: так как на фото; в обратную сторону; перпендикулярно продольной оси ножа? На этом всё.
